cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Szerokość robocza: 1600 mm

Prędkość projektowania: 150 m/min

Szybkość ekonomiczna: 180-230 m/min

Numer płyty: 600 mm x 10 sztuk

Długość sekcji chłodzącej: 5 m

Wymagania temperaturowe: 160-200 ℃

Ciśnienie pary: 0,8-1,3 MPa

Ciśnienie powietrza: 0,5-0,6MPa

Pneumatyczna płyta dociskowa: 13 grup

Moc robocza: 380 V 50 Hz 90 kW

Podkreślić:

Płyty tłocznicze podwójnej ferryry dla tektury falistej

Płytka gorąca do linii produkcyjnej kartonu

Pozostałe

Podstawowe informacje

Miejsce pochodzenia: Dongguang, Chiny

Nazwa handlowa: GERUN

Orzecznictwo: ISO,CE

Numer modelu: GR

Zapłata

Szczegóły pakowania: Pokrycie folią z tworzywa sztucznego lub opakowanie z drewna (wybrane)

Czas dostawy: 30-60 DNI

Zasady płatności: T/T

Możliwość Supply: 30 zestawów/miesiąc

Galeria

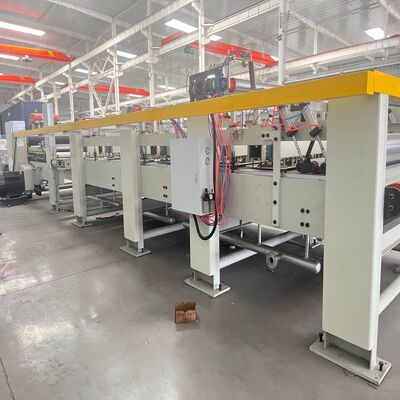

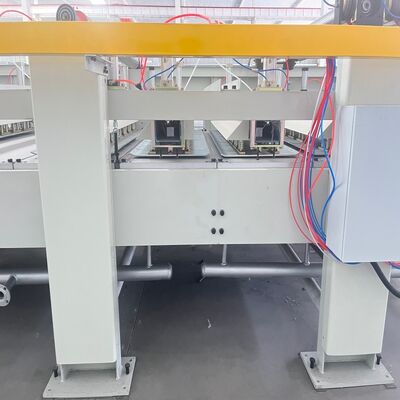

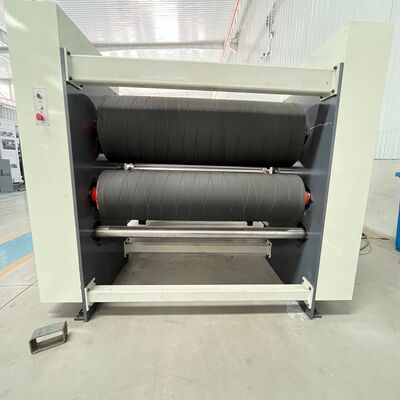

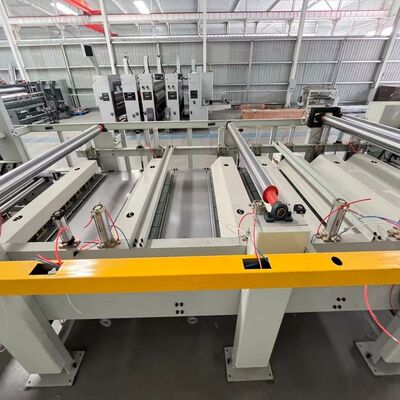

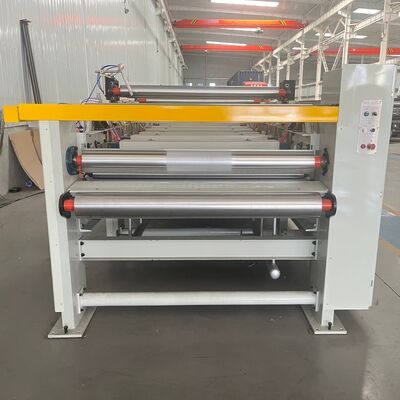

Podwójne twarze dla linii produkcyjnej tektury falistej

opis produktu

Podwójna falownica do linii produkcyjnej tektury falistej

Podwójna falownica, znana również jako podwójny utrwalacz, stanowi centrum formowania linii produkcyjnej tektury falistej. To kluczowe urządzenie skleja jednostronną tekturę falistą z okleiną (papierem licowym) i prasuje je w wytrzymałą tekturę dwuwarstwową lub wielowarstwową, decydując o ostatecznej wytrzymałości fizycznej i jakości gotowego produktu.

Główna funkcja: Transformacja półproduktu w produkt gotowy

Podczas gdy jednostronna falownica produkuje falistą tekturę z jedną przyklejoną okleiną (tektura jednostronna), podwójna falownica kończy proces produkcyjny:

Klejenie i utwardzanie: Nakłada klej na wierzchołki fal i precyzyjnie laminuje z kolejną okleiną
Formowanie i prasowanie: Wywiera nacisk i ciepło poprzez podgrzewane płyty, aby żelatynizować i utwardzić klej, tworząc stabilne struktury mostków łukowych

Kluczowe parametry wydajności

Szerokość robocza	1600mm
Projektowa prędkość produkcji	150m/min
Ekonomiczna prędkość dla trzech warstw	200-230m/min
Dokładność separacji wzdłużnej	±1mm
Precyzja cięcia poprzecznego	±1mm

Parametry techniczne

Szerokość robocza	1600mm
Prędkość projektowa	150m/min
Prędkość ekonomiczna	120-130m/min
Konfiguracja płyt grzewczych	600mm × 10 sztuk
Długość sekcji chłodzenia	5 metrów
Wymagania temperaturowe	160-200℃
Ciśnienie pary	0.8-1.3Mpa
Ciśnienie powietrza	0.5-0.6Mpa
Pneumatyczna płyta dociskowa	13 grup
Moc robocza	380V 50Hz 90KW

Cechy konstrukcyjne

★Maszyna dwustronna laminuje sklejony jednostronny papier falisty z papierem licowym, wykorzystując podgrzewanie płyt grzewczych do aplikacji kleju i stereotypizacji, w celu produkcji płaskiej tektury.

★Powierzchnia płyt grzewczych jest szlifowana, łącznie 18 sztuk o szerokości 600 mm każda, z 5-metrowymi stereotypami chłodzącymi. Płyty grzewcze wykorzystują konstrukcję z tektury kontenerowej z certyfikacją ciśnienia.

★Wewnętrzne panele termiczne posiadają strukturę izolacji przegrodowej z przepływem pary w kształcie litery S i separacją pary wodnej dla zwiększenia wydajności.

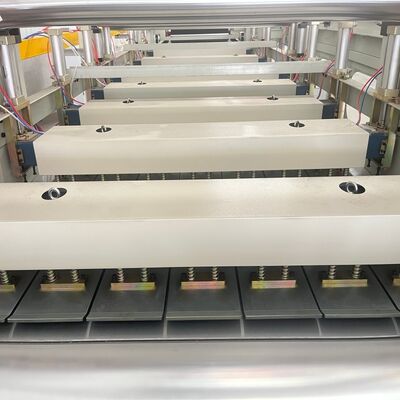

★Pneumatyczna płyta dociskowa ze standardowo 14 zestawami pneumatycznych płyt dociskowych sprężynowych.

★Wielosegmentowe sterowanie temperaturą z wyświetlaczem dla rur grzewczych płyt grzewczych.

★Górna taśma bawełniana z automatycznym centrowaniem i dwucylindrowym urządzeniem napinającym w kształcie litery S.

★Dolna taśma z pneumatycznym napinaniem i automatycznym/manualnym wyrównywaniem korekcyjnym.

★Niezależny napęd przekładniowy z przekładniami stalowymi ZG-500 i smarowaniem w oleju.

★Elementy elektryczne renomowanych marek zapewniające stabilną i niezawodną pracę.

★Silnik napędowy główny z falownikiem częstotliwościowym, o niskim momencie obrotowym przy niskich obrotach i szerokim zakresie prędkości.

★Główny kręgosłup z profili o wysokiej wytrzymałości, o solidnej konstrukcji, odpowiedni do pracy z dużą prędkością.

Parametry głównych komponentów

Nazwa części	Specyfikacja	Obróbka powierzchni
Górny napęd rolki gumowej	￠800mm	Pokrycie gumowe odporne na ścieranie
Dolny napęd rolki gumowej	￠600mm	Pokrycie gumowe odporne na ścieranie
Przednia/tylna rolka napędzana taśmą	￠215mm	Polerowanie chromem
Górna rolka napinająca	￠155mm	Polerowanie chromem
Górna rolka regulacyjna taśmy	￠130mm	Polerowanie chromem

Galeria sprzętu

Pakowanie i wysyłka

Sprzęt jest pakowany w materiały odporne na wilgoć i wstrząsy, odpowiednie do transportu drogowego na długich dystansach i w różnych warunkach pogodowych. Komplet instrukcji konserwacji i obsługi dołączony do każdej przesyłki.
