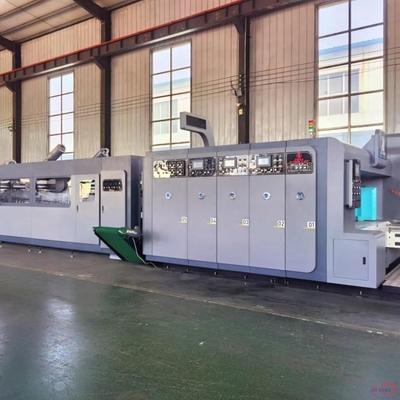

Linia do produkcji kartonów składanych fleksograficznie
Maksymalna prędkość jazdy: 350 m/min
Maksymalna prędkość pakowania: 20 opakowań/min
Cel i funkcje:
- System sterowania CNC, wyświetlanie usterek, kontrola produkcji, zdalna konserwacja.
- System automatycznego wykrywania i pozycjonowania, system szybkiego ładowania płyt, szybka wymiana płyt.
- Poszerzony pojemnik na kurz, urządzenie antystatyczne, centralny odpylacz, zabezpieczenie przed ciśnieniem, skuteczne odsysanie.
- Przyjmuje precyzyjnie szlifowane koła zębate ze stali stopowej do przekładni i napędu koła ssącego, aby zapewnić dokładność i trwałość.
- Dwumiejscowe „formowanie, dłutowanie” z precyzyjnym systemem kół prowadzących i regulujących, drut przeciwwybuchowy, doskonałe efekty składania i formowania.
- System szybkiego układania i zbierania papieru makulaturowego „w górę i w dół”, zabezpieczający przed ścieraniem powierzchni, wysoka wydajność produkcji.
- Komponenty elektryczne, łożyska przekładni itp. korzystają z międzynarodowych marek, posiadających certyfikaty europejskie CE.
Liczenie jednostki wyjściowej:
- System zbierania „w górę i w dół” skutecznie chroniący przed ścieraniem powierzchni, duże możliwości adaptacji produkcyjnej.
- Korekcja skrzynkowa wysokiej częstotliwości, zrzucanie papieru wspomagane wentylatorem, spłaszczanie pneumatyczne, transmisja obiegowa.
- Sterowanie wieloma serwonapędami, szybki system zbierania i zbierania stosów, zapewniający wysoką wydajność.
- Wyjście przenośnika taśmowego dla jednostki zliczającej, wspomaganie rolki dociskowej papieru, elektrycznie regulowana szczelina papieru.
- Elektryczna regulacja ruchu poziomego dla jednostki wyjściowej zliczającej.
Jednostka składana:
- Wydłużone ramię mostka składanego o wysokiej wytrzymałości, zapewniające dokładność składania i stabilność przy dużych prędkościach.
- Wykorzystuje system synchronicznego ruchu bocznego z prowadnicą liniową, z wytrzymałym wspornikiem mostu pośrodku, zapewniającym płynne przemieszczanie.
- Elastyczny system rolek prowadzących z regulowanym luzem, chroniący przed uszkodzeniami spowodowanymi ściskaniem, skutecznie rozwiązujący problemy z zacięciami papieru.
- Składany system kół prowadzących kształtujących, z prowadnicami wspomagającymi, dobry efekt składania przy górnym i dolnym przenośniku taśmowym.
- Tylna przekładnia pasowa ssąca, niezależnie napędzany silnik po obu stronach w celu skutecznego korygowania odchyleń.
Jednostka transferowa:
- Sterowanie CNC, wygodna i szybka regulacja.
- Elastyczne urządzenie prowadzące rolkę dociskową, przekładnia napinająca górny i dolny pasek.
- Wiele urządzeń do usuwania zanieczyszczeń: nóż powietrzny, szczotka, elektryczna szczotka rolkowa, doskonały efekt usuwania zanieczyszczeń.
- System klejenia o stałej temperaturze, utrzymujący stałą temperaturę kleju w celu uzyskania optymalnych właściwości klejenia.
- System dużych kół klejowych z otworami siatkowymi, stabilne klejenie, kontrolowana ilość kleju, pozycja regulowana elektrycznie.
Cechy wyposażenia:
- Wstęp
- 1. Wszystkie taśmy przenośnikowe papieru można przesuwać niezależnie. Taśmy przenośnikowe papieru wyposażone są w koła dociskowe papieru, wentylatory i szczotki, które w największym stopniu oczyszczają makulaturę. Urządzenie z kołem prowadzącym, przekładnia napinająca górny i dolny pasek. Elektryczne chodzenie w lewo i w prawo, łatwa regulacja rozmiaru
- 2. Koło klejące: wykonane ze stali nierdzewnej, trwalsze i odporne na korozję. Zbiornik na klej jest wyposażony w prowadnice liniowe, dzięki czemu regulacja pozycji jest wygodniejsza i dokładniejsza.
- 3. Część składana: Główną funkcją jest złożenie kartonu i użycie płytki korekcyjnej do skorygowania linii docisku po raz drugi, aby złożyć karton w standardowe pudełko.
- 4. W przypadku czyszczenia formy, jeśli część zgarniająca i część składana nie zostały oczyszczone, skrawki makulatury zostaną ponownie oczyszczone.
- 5. Poklep części razem: Połącz punkty i wypchnij je z dokładną liczbą poprzez liczenie światła, liczenie i poprawianie.
- 6. Część wyjściowa: Po wypchnięciu powyższy uchwyt papieru płynnie dociska się w celu wydrukowania.
Konfiguracja mechaniczna działu pakowania:
(1), reduktor Taizhou Haoli
(2), cylinder AirTAC, zawór elektromagnetyczny
(3), wał napędowy Guangdong Duffy
(4), Łożysko Harbin
Konfiguracja elektryczna:
(1), sterownik PLC Panasoni
(2), stycznik Siemensa
(3), przycisk Schneidera
(4), zasilacz impulsowy: Tajwan MEAN WELL
(5), Przełącznik fotoelektryczny Beifuning
(6), Przekaźnik Omron
(7) Interfejs człowiek-maszyna Kunlun Tongtai
- 8. Panel sterowania; przyjmuje sterowanie PLC i posiada funkcje takie jak zerowanie i pamięć. (Można wybrać sterownik PLC w połączeniu ze sterowaniem za pomocą ekranu dotykowego)
- 9. Panel kontrolny dla każdej akcji maszyny steruje ruchem w lewo i w prawo, podnoszeniem i opadaniem płyty papierowej itp.
Mparametr Achine
Maksymalna prędkość:320 metrów na minutę
Maksymalna liczba uruchomionych pakietów:20 paczek
Maksymalny rozmiar kartonu:700 mm * 500 mm
Minimalny rozmiar kartonu:195 mm * 105 mm
Maksymalna szerokość tektury (wraz z okładką wahadłową):1100 mm
Minimalna szerokość tektury (wraz z okładką wahadłową):240 mm
Maksymalna wysokość składowania:350mm
Minimalna wysokość składowania:80mm
Maksymalna ilość w opakowaniu:50 szt
Minimalna ilość w opakowaniu:10 szt
Pasek:Siglin (joint venture Chiny i Niemcy)
| Model |
2400Model |
2600Model |
2800Model |
2000Model |
| RozmiarA(mm) |
80-660 |
80–660 |
80-660 |
80-660 |
| RozmiarB(mm) |
470-2400 |
600–2600 |
600-2800 |
600-2000 |
| RozmiarC(mm) |
130-660 |
165–660 |
165-660 |
135-660 |
| RozmiarD(mm) |
170-1050 |
240–1200 |
240-1200 |
200-1000 |
| Obszar instalacji (mm) |
10-3 m |
10,5-3,5 m |
10,5-3,7 m |
10-3,5 m |
| Moc(KW) |
8kw |
8kw |
8kw |
8kw |
| Całkowita waga(T) |
5T |
5,5T |
5,5T |
5,5T |
