FFG Flexo Druk składany Gluer Case Making Machine CNC System sterowania

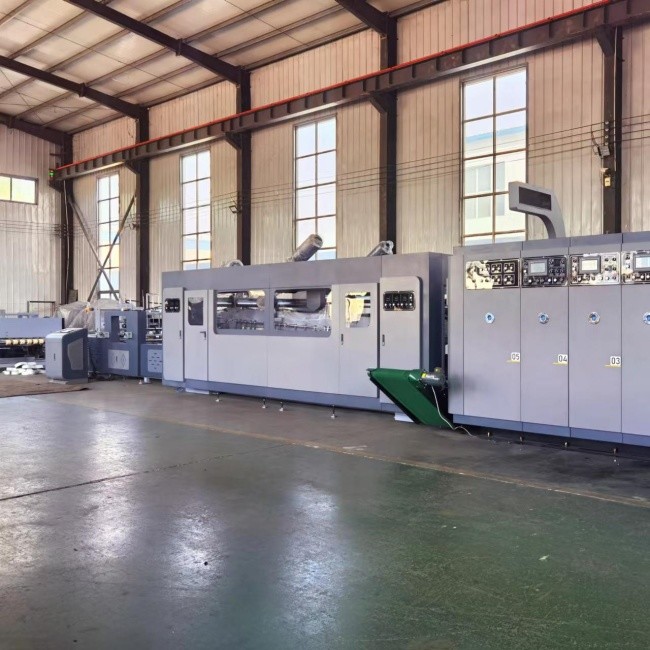

Linia do produkcji kartonów składanych fleksograficznie

Maksymalna prędkość jazdy: 350 m/min

Maksymalna prędkość pakowania: 20 opakowań/min

Cel i funkcje:

• System sterowania CNC, wyświetlanie usterek, kontrola produkcji, zdalna konserwacja.
• System automatycznego wykrywania i pozycjonowania, system szybkiego ładowania płyt, szybka wymiana płyt.
• Poszerzony pojemnik na kurz, urządzenie antystatyczne, centralny odpylacz, zabezpieczenie przed ciśnieniem, skuteczne odsysanie.
• Przyjmuje precyzyjnie szlifowane koła zębate ze stali stopowej do przekładni i napędu koła ssącego, aby zapewnić dokładność i trwałość.
• Dwumiejscowe „formowanie, dłutowanie” z precyzyjnym systemem kół prowadzących i regulujących, drut przeciwwybuchowy, doskonałe efekty składania i formowania.
• System szybkiego układania i zbierania papieru makulaturowego „w górę i w dół”, zabezpieczający przed ścieraniem powierzchni, wysoka wydajność produkcji.
• Komponenty elektryczne, łożyska przekładni itp. korzystają z międzynarodowych marek, posiadających certyfikaty europejskie CE.

Liczenie jednostki wyjściowej:

• System zbierania „w górę i w dół” skutecznie chroniący przed ścieraniem powierzchni, duże możliwości adaptacji produkcyjnej.
• Korekcja skrzynkowa wysokiej częstotliwości, zrzucanie papieru wspomagane wentylatorem, spłaszczanie pneumatyczne, transmisja obiegowa.
• Sterowanie wieloma serwonapędami, szybki system zbierania i zbierania stosów, zapewniający wysoką wydajność.
• Wyjście przenośnika taśmowego dla jednostki zliczającej, wspomaganie rolki dociskowej papieru, elektrycznie regulowana szczelina papieru.
• Elektryczna regulacja ruchu poziomego dla jednostki wyjściowej zliczającej.

Jednostka składana:

• Wydłużone ramię mostka składanego o wysokiej wytrzymałości, zapewniające dokładność składania i stabilność przy dużych prędkościach.
• Wykorzystuje system synchronicznego ruchu bocznego z prowadnicą liniową, z wytrzymałym wspornikiem mostu pośrodku, zapewniającym płynne przemieszczanie.
• Elastyczny system rolek prowadzących z regulowanym luzem, chroniący przed uszkodzeniami spowodowanymi ściskaniem, skutecznie rozwiązujący problemy z zacięciami papieru.
• Składany system kół prowadzących kształtujących, z prowadnicami wspomagającymi, dobry efekt składania przy górnym i dolnym przenośniku taśmowym.
• Tylna przekładnia pasowa ssąca, niezależnie napędzany silnik po obu stronach w celu skutecznego korygowania odchyleń.

Jednostka transferowa:

• Sterowanie CNC, wygodna i szybka regulacja.
• Elastyczne urządzenie prowadzące rolkę dociskową, przekładnia napinająca górny i dolny pasek.
• Wiele urządzeń do usuwania zanieczyszczeń: nóż powietrzny, szczotka, elektryczna szczotka rolkowa, doskonały efekt usuwania zanieczyszczeń.
• System klejenia o stałej temperaturze, utrzymujący stałą temperaturę kleju w celu uzyskania optymalnych właściwości klejenia.
• System dużych kół klejowych z otworami siatkowymi, stabilne klejenie, kontrolowana ilość kleju, pozycja regulowana elektrycznie.

Cechy wyposażenia:

• Wstęp
• 1. Wszystkie taśmy przenośnikowe papieru można przesuwać niezależnie. Taśmy przenośnikowe papieru wyposażone są w koła dociskowe papieru, wentylatory i szczotki, które w największym stopniu oczyszczają makulaturę. Urządzenie z kołem prowadzącym, przekładnia napinająca górny i dolny pasek. Elektryczne chodzenie w lewo i w prawo, łatwa regulacja rozmiaru
• 2. Koło klejące: wykonane ze stali nierdzewnej, trwalsze i odporne na korozję. Zbiornik na klej jest wyposażony w prowadnice liniowe, dzięki czemu regulacja pozycji jest wygodniejsza i dokładniejsza.
• 3. Część składana: Główną funkcją jest złożenie kartonu i użycie płytki korekcyjnej do skorygowania linii docisku po raz drugi, aby złożyć karton w standardowe pudełko.
• 4. W przypadku czyszczenia formy, jeśli część zgarniająca i część składana nie zostały oczyszczone, skrawki makulatury zostaną ponownie oczyszczone.

• 5. Poklep części razem: Połącz punkty i wypchnij je z dokładną liczbą poprzez liczenie światła, liczenie i poprawianie.
• 6. Część wyjściowa: Po wypchnięciu powyższy uchwyt papieru płynnie dociska się w celu wydrukowania.

Konfiguracja mechaniczna działu pakowania:

(1), reduktor Taizhou Haoli

(2), cylinder AirTAC, zawór elektromagnetyczny

(3), wał napędowy Guangdong Duffy

(4), Łożysko Harbin

Konfiguracja elektryczna:

(1), sterownik PLC Panasoni

(2), stycznik Siemensa

(3), przycisk Schneidera

(4), zasilacz impulsowy: Tajwan MEAN WELL

(5), Przełącznik fotoelektryczny Beifuning

(6), Przekaźnik Omron

(7) Interfejs człowiek-maszyna Kunlun Tongtai

• 8. Panel sterowania; przyjmuje sterowanie PLC i posiada funkcje takie jak zerowanie i pamięć. (Można wybrać sterownik PLC w połączeniu ze sterowaniem za pomocą ekranu dotykowego)
• 9. Panel sterowania każdą akcją maszyny steruje ruchem w lewo i w prawo, podnoszeniem i opadaniem płyty papierowej itp.

Wybór części maszyny:

1. Automatyczne dostarczanie kleju, cyrkulacja kleju, nigdy nie pęka klej, nie ma potrzeby ręcznego dodawania kleju, oszczędzając czas i wysiłek. Nadaje się do wszystkich rodzajów kleju.

2. Koło do powlekania klejem ze stali nierdzewnej, odporne na korozję, odporne na zużycie, równomiernie pokrywające klejem, oszczędzające klej, ilość użytego kleju wynosi około jednej trzeciej ilości ręcznego powlekania klejem.

3. Część składana wyposażona jest w regulowany wieloprzebiegowy zestaw kół dociskowych, dzięki czemu składanie kartonu jest płynniejsze, a klejenie piękniejsze i dokładniejsze.

4. Sekcja zliczania koryguje ułożenie kartonów, a układanie i wydawanie jest bezpieczne, stabilne, dokładne i wolne od błędów. Jest sterowany cyfrowo i łatwy w obsłudze. Można go wprowadzić bez zatrzymywania maszyny.

Mparametr Achine

Maksymalna prędkość:320 metrów na minutę

Maksymalna liczba uruchomionych pakietów:20 paczek

Maksymalny rozmiar kartonu:700 mm * 500 mm

Minimalny rozmiar kartonu:195 mm * 105 mm

Maksymalna szerokość tektury (wraz z okładką wahadłową):1100 mm

Minimalna szerokość tektury (wraz z okładką wahadłową):240 mm

Maksymalna wysokość składowania:350mm

Minimalna wysokość składowania:80mm

Maksymalna ilość w opakowaniu:50 szt

Minimalna ilość w opakowaniu:10 szt

Pasek:Siglin (joint venture Chiny i Niemcy)

W miejscach zaznaczonych na rysunku należy zwrócić uwagę na regularne tankowanie i konserwację „raz na pół miesiąca”, aby zapewnić normalną pracę maszyny i dłuższą żywotność maszyny.

Schemat fundamentu

Załącznik

Bezpieczna obsługa:

1. Przed przystąpieniem do pracy należy założyć odzież roboczą i obuwie robocze, zapiąć guziki i mankiety oraz nie wkładać do kieszeni przedmiotów, które łatwo wypadną.

2. Po przybyciu ekipy do pracy należy sprawdzić czy w zasięgu pracy urządzenia nie znajdują się ludzie ani śmieci. Osłona ochronna urządzenia musi być nienaruszona i nie może być luźna.

3. Przed uruchomieniem urządzenia powinien włączyć się dzwonek i włączyć alarm. Dopiero po ponownym upewnieniu się, że w zasięgu pracy urządzenia nie znajdują się żadne osoby, można je uruchomić.

4. W czasie pracy urządzenia zabrania się dotykania rękami wszystkich powierzchni roboczych, a także nie wolno wykonywać prac konserwacyjnych i wycierania. Nie wolno przekraczać części biegowych.

5. Członkowie załogi powinni ściśle przestrzegać swoich stanowisk zgodnie z podziałem pracy i nie wolno im pomijać stanowisk ani opuszczać stanowisk bez pozwolenia. Powinni zawsze zwracać uwagę na działanie sprzętu.

6. Podczas pracy urządzenia zabrania się dotykania rękami wszystkich powierzchni roboczych, a także nie wolno wykonywać prac konserwacyjnych i wycierania. Nie wolno przekraczać części biegowych.

7. Członkowie załogi powinni ściśle przestrzegać swoich stanowisk zgodnie z podziałem pracy i nie wolno im pomijać stanowisk ani opuszczać stanowisk bez pozwolenia. Powinni zawsze zwracać uwagę na działanie sprzętu.

W przypadku wykrycia nieprawidłowości należy natychmiast wyłączyć maszynę.

8. Podczas pracy nikomu nie wolno bawić się sprzętem ani wydawać głośnych dźwięków.

9. Podczas pracy miejsce pracy powinno być utrzymywane w czystości i gładkości. Upewnij się, że wokół urządzenia nie ma bałaganu. Narzędzia i części należy umieszczać w wyznaczonych miejscach.

10. Operator tej maszyny powinien być zaznajomiony z funkcjami i rozmieszczeniem głównych przycisków urządzenia. W razie wypadku każdy może nacisnąć wyłącznik awaryjny.
