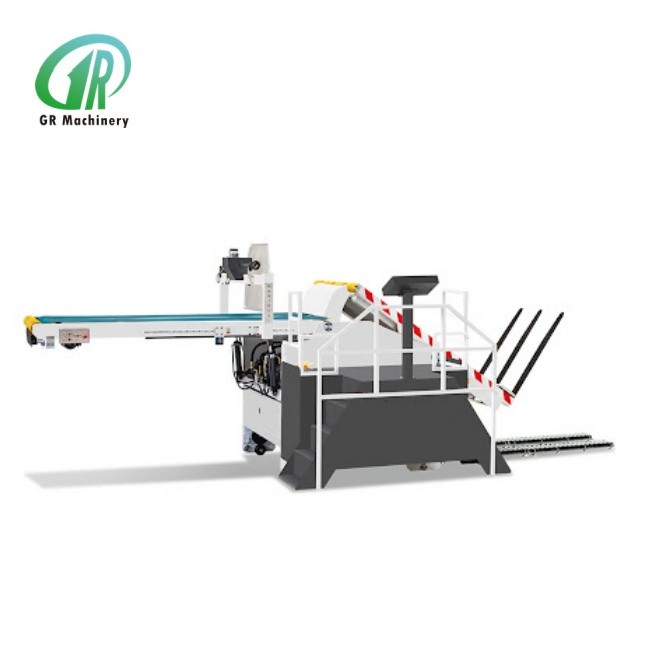

Model 1228 W pełni automatyczna maszyna z podajnikiem wstępnym
Dane mechaniczne:
1. Maksymalny rozmiar podawania papieru: 1200ⅹ2800 mm
2. Minimalny rozmiar podawanego papieru: 260ⅹ755 mm
3. Maksymalna wysokość ładowania papieru: 2000 mm
4. Maksymalna waga papieru: 1200kg
5. Maksymalna prędkość podawania papieru:
(Grubość tektury poniżej 4 mm ≥ 420 arkuszy/minutę)
(Grubość tektury poniżej 8 mm ≥ 300 arkuszy/minutę)
6. Wymagania dotyczące maksymalnej prędkości:
A. Wysokość ładowania papieru > 1600 mm lub większa.
B. Liczba stosów papieru na tekturę powinna znajdować się w jednym stosie.
C. Wymagania dotyczące gięcia tektury: 5% w kierunku szerokości papieru (1000 mm umożliwia zginanie w zakresie 50 mm).
D. Powierzchnia druku kartonu musi znajdować się po tej samej stronie.
mi. Co najmniej jeden arkusz papieru musi czekać na torze zasilającym z przodu widełek podajnika papieru.
7. Napęd hydrauliczny zmiany kierunku jazdy wideł
8. Napęd hydrauliczny siły podnoszenia przenośnika poziomego
9. Metoda podawania papieru: pojedynczy stos
10. Metoda podawania papieru: elektryczna logistyka gąsienicowa (mocowana na ziemi)
11. Funkcje porządkowania zamówień i pamięci zamówień jednym kliknięciem.
12. Funkcja czuwania hydraulicznego (automatyczny stan czuwania po ustawionym czasie)
13. Dostosowanie interfejsu człowiek-maszyna do odpowiednich parametrów.
14. Nieprawidłowe wyświetlanie tekstu można łatwo i szybko wyeliminować.
15. Zbiornik paliwa jest odporny na wstrząsy.
Główne instrukcje konfiguracji:
1. Przenośnik taśmowy przesyła wyrzucony karton do sekcji podawania ułożonego papieru. Po przejściu przez sekcję podawania ułożonego papieru, tektura jest automatycznie układana w kształt rybiej łuski i jest przesyłana do sekcji podawania papieru wszechstronnej maszyny do wklejania i gwoździowania za pośrednictwem poziomej sekcji przenośnika.
2. Po obu stronach ułożonej w stos części transportowej znajdują się automatyczne urządzenia wyrównujące, a urządzenie wyrównujące można regulować elektrycznie (skok wyrównywania 100 mm).
3. Przedni koniec poziomego przenośnika taśmowego wyposażony jest w automatyczny, wzdłużny zgarniacz papieru, który dostosowuje prędkość podawania do prędkości pojazdu.
4. Całą maszynę można przesuwać wzdłużnie.
5. Transport poziomy przenośnika taśmowego jest automatycznie sterowany fotoelektrycznością.
6. Logistykę gąsienicową obsługującą całą maszynę zapewnia fabryka sprzętu.
7. Sterowanie komputerem za pomocą ekranu dotykowego.
Punkty techniczne:
1. Sterowanie i inteligentny interfejs:
A. Cyfrowo kontroluj ruch rozmiaru zamówienia wymiany, aby zapewnić dokładność regulacji.
B. Maszynę tę można podłączyć do systemu zarządzania produkcją w celu inteligentnego dokowania i automatycznego dostosowywania zamówień.
2. Wyposażony w poziomą część transportową:
A. Pozioma rama przenośnika ma funkcję teleskopową i jest automatycznie regulowana za pomocą serwomechanizmu.
3. Wyposażony w mechanizm podnoszenia platformy:
A. Platforma posiada funkcję wychylenia w górę i w dół, co zapobiega zakleszczaniu się kartonu na skutek dużej szczeliny podczas pierwszej rundy podawania papieru po dostosowaniu zamówienia.
B. Śledzenie urządzenia wahadłowego jest automatycznie kontrolowane przez radio i telewizję.
4. Widełki zmiany biegów są typu widełek zębatych:
A. Fabryka samodzielnie wspiera elektryczną logistykę gąsienicową (mocowaną na ziemi)
5. Zintegrowane mobilne urządzenie do wyrównywania gantry:
A. Maszyna wyposażona jest w przednią przegrodę, która wciąga ułożony karton w rybę
kształt skali ułatwiający ciągłe wprowadzanie tektury do sekcji podawania papieru.
B. Przedni ogranicznik to urządzenie typu bramowego, które porusza się do przodu i do tyłu, o rozsądnej i zwartej konstrukcji oraz łatwej regulacji.
C. Po obu stronach przedniej przegrody dodano funkcję dwustronnego zatrzaskiwania, która pozwala na zatrzaskiwanie ułożonych w stos kartonów w sekcji przechowywania papieru. Pod działaniem przedniej przegrody poziomo dodany karton zamienia się w rybie łuski i jest starannie transportowany do sekcji podawania papieru.
6. Podnoszenie wideł: Podnoszenie i opuszczanie wideł jest kontrolowane przez niezależny silnik serwo
Główna lista outsourcingu maszyn:
1. Układ hydrauliczny:
A. Marka zbiornika paliwa ---FQS
B. Moc agregatu hydraulicznego --- 11 KM
C. Metoda chłodzenia ciśnieniem oleju --- chłodzenie powietrzem
D. Marka hydraulicznego zaworu elektromagnetycznego --- Yuken (YUKEN, Japonia)
mi. Marka cylindra --- FQS
F. Pojemność zbiornika paliwa ---200L
2. Elektroniczny układ sterowania:
A. Marka PLC ---Panasoni
B. Interfejs operacyjny --- interfejs człowiek-maszyna (tryb dotykowy)
C. Tekst wskazania punktu uszkodzenia
D. Marka elementu sterującego ---Schneider
3. Akcesoria:
a. Prowadnica liniowa --- srebrna
B. Silnik redukcyjny silnika --- Shengbang
C. Przetwornica częstotliwości --- Delta
d. Oryginalne części pneumatyczne --- Airtac
mi. Przełącznik zbliżeniowy, przełącznik fotoelektryczny ---Omron/Autonics
f.Silnik serwo ---Yaskawa, Japonia
