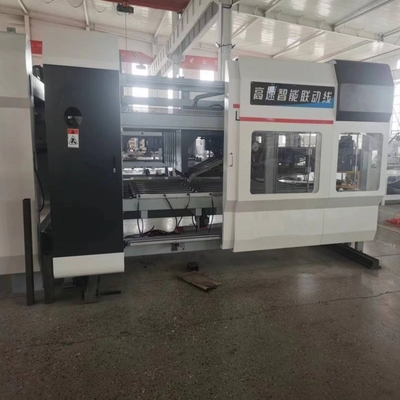

Linia produkcyjna kartonów do druku flexo składanych z klejem

Linia do produkcji kartonów składanych fleksograficznie

Maksymalna prędkość jazdy: 350 m/min

Maksymalna prędkość pakowania: 20 opakowań/min

Cechy wyposażenia:

• 1. Szybka prędkość formowania kartonu.
• 2. Dokładne podawanie papieru poprzez zasysanie powietrza.
• 3. Dobra kontrola rozmiaru i rozmiaru oraz duża odporność na odpady.
• 4. Korekta odchylenia wtórnego, całkowicie wyeliminuj usta nożyczek.
• 5. Dokładne liczenie.
• 6. Część bijąca sprawia, że ​​karton jest dobrze uformowany.
• 7. Dokładne i schludne układanie.
• 8. Automatyczne dostarczanie kleju, równomierne nakładanie kleju, oszczędzanie kleju i funkcja alarmu o braku kleju.
• 9. Cyfrowy pilot zdalnego sterowania, dokładny, wygodny i szybki.

• Wstęp

• 1. Wszystkie taśmy przenośnikowe papieru można przesuwać niezależnie. Taśmy przenośnikowe papieru wyposażone są w koła dociskowe papieru, wentylatory i szczotki, które w największym stopniu oczyszczają makulaturę. Urządzenie z kołem prowadzącym, przekładnia napinająca górny i dolny pasek. Elektryczne chodzenie w lewo i w prawo, łatwa regulacja rozmiaru
• 2. Koło klejące: wykonane ze stali nierdzewnej, trwalsze i odporne na korozję. Zbiornik na klej jest wyposażony w prowadnice liniowe, dzięki czemu regulacja pozycji jest wygodniejsza i dokładniejsza.
• 3. Część składana: Główną funkcją jest złożenie kartonu i użycie płytki korekcyjnej do skorygowania linii docisku po raz drugi, aby złożyć karton w standardowe pudełko.
• 4. W przypadku czyszczenia formy, jeśli część zgarniająca i część składana nie zostały oczyszczone, skrawki makulatury zostaną ponownie oczyszczone.

• 5. Poklep części razem: Połącz punkty i wypchnij je z dokładną liczbą poprzez liczenie światła, liczenie i poprawianie.
• 6. Część wyjściowa: Po wypchnięciu powyższy uchwyt papieru płynnie dociska się w celu wydrukowania.

• 7. Dział pakowania: Dzięki zastosowaniu technologii papieru przeciwbieżnego prędkość podnoszenia operacji w lewo i w prawo jest podwojona i dostępne są zarówno pojedyncze, jak i podwójne pasy.

Konfiguracja mechaniczna działu pakowania:

(1), reduktor Taizhou Haoli

(2), cylinder AirTAC, zawór elektromagnetyczny

(3), wał napędowy Guangdong Duffy

(4), Łożysko Harbin

Konfiguracja elektryczna:

(1), sterownik PLC Pansonic

(2), stycznik Simensa

(3), przycisk Schneidera

(4), zasilacz impulsowy: Tajwan MEAN WELL

(5), Przełącznik fotoelektryczny Beifuning

(6), Przekaźnik Omron

(7) Interfejs człowiek-maszyna Kunlun Tongtai

• 8. Panel sterowania; przyjmuje sterowanie PLC i posiada funkcje takie jak zerowanie i pamięć. (Można wybrać sterownik PLC w połączeniu ze sterowaniem za pomocą ekranu dotykowego)
• 9. Konfiguracja elektryczna:

Główny komputer sterujący PLC: Pansonic

Ekran dotykowy: Kunlun Tongtai

Zasilacz impulsowy: MEAN WELL

Przetwornica częstotliwości: Delta

Przekaźnik pośredni: Omron

Wyłącznik automatyczny: Simens

Stycznik: Simens

Przełącznik fotoelektryczny: Shanghai Industrial Group

Blok zaciskowy: Chint

• 10. Panel kontrolny dla każdej akcji maszyny steruje ruchem w lewo i w prawo, podnoszeniem i opadaniem płyty papierowej itp.

Zasada działania

Sekcja klejenia kartonu oraz sekcja drukowania i sztancowania są połączone, wykorzystywane i obsługiwane synchronicznie, dzięki czemu karton, który został zadrukowany, wycięty lub nacięty, może płynnie wejść do sekcji klejenia kartonu. Prasa belująca połączona jest z sekcją klejenia kartonów. Gdy karton zakończy się sklejaniem, składaniem i poprawianiem, palety transportowane są do prasy. Prasa posiada czujnik fotoelektryczny i przekazuje sygnał do sterownika PLC. Sterownik PLC steruje pracą każdej części prasy.

Wybór części maszyny:

1. Automatyczne dostarczanie kleju, cyrkulacja kleju, nigdy nie pęka klej, nie ma potrzeby ręcznego dodawania kleju, oszczędzając czas i wysiłek. Nadaje się do wszystkich rodzajów kleju.

2. Koło do powlekania klejem ze stali nierdzewnej, odporne na korozję, odporne na zużycie, równomiernie pokrywające klejem, oszczędzające klej, ilość użytego kleju wynosi około jednej trzeciej ilości ręcznego powlekania klejem.

3. Część składana wyposażona jest w regulowany wieloprzebiegowy zestaw kół dociskowych, dzięki czemu składanie kartonu jest płynniejsze, a klejenie piękniejsze i dokładniejsze.

4. Sekcja zliczania koryguje ułożenie kartonów, a układanie i wydawanie jest bezpieczne, stabilne, dokładne i wolne od błędów. Jest sterowany cyfrowo i łatwy w obsłudze. Można go wprowadzić bez zatrzymywania maszyny.

Mparametr Achine

Maksymalna prędkość:320 metrów na minutę

Maksymalna liczba uruchomionych pakietów:20 paczek

Maksymalny rozmiar kartonu:700 mm * 500 mm

Minimalny rozmiar kartonu:195 mm * 105 mm

Maksymalna szerokość tektury (wraz z okładką wahadłową):1100 mm

Minimalna szerokość tektury (wraz z okładką wahadłową):240 mm

Maksymalna wysokość składowania:350mm

Minimalna wysokość składowania:80mm

Maksymalna ilość w opakowaniu:50 szt

Minimalna ilość w opakowaniu:10 szt

Pasek:Siglin (joint venture Chiny i Niemcy)

W miejscach zaznaczonych na rysunku należy zwrócić uwagę na regularne tankowanie i konserwację „raz na pół miesiąca”, aby zapewnić normalną pracę maszyny i dłuższą żywotność maszyny.

Schemat fundamentu
