| 1 |
Efektywna szerokość |
2200 mm | 2 |
Prędkość produkcji projektowej |
250 m/min |
| 3 |
Trzy warstwy prędkości ekonomicznej |
200-230 m/min | 4 | Szybkość ekonomiczna w pięciu warstwach | 180-210 m/min |
| 5 |
Dokładność oddzielenia wzdłużnego |
±1 mm | 6 |
Dokładność przekrojowa |
±1 mm |
A.Parametry techniczne:
|
Szerokość robocza |
2200 mm |  |
|
Prędkość projektowania |
250 m/min | |
|
Prędkość ekonomiczna |
180-230 m/min | |
|
Numer płyty |
600 mm × 18 sztuk | |
|
Długość sekcji chłodzącej |
5 metrów |
|
|
Wymagania dotyczące temperatury |
160 ∼ 200°C | |
|
Ciśnienie pary |
00,8-1,3Mpa | |
|
Ciśnienie powietrza |
00,6 MPa | |
|
Płyty ciśnieniowe pneumatyczne |
13 grup |
|
| Siła robocza | 380V 50Hz 90KW |
B. Cechy konstrukcyjne:
|

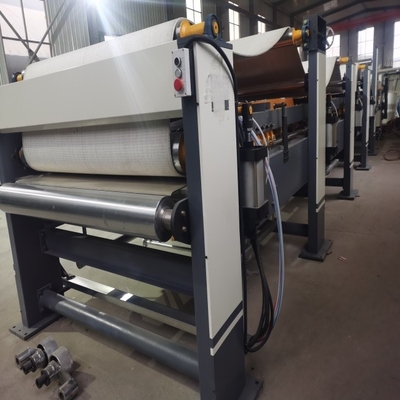

★Maszyna dwustronna to przyklejony jednostronny papier falisty i papier twarzowy laminowany, podgrzewany ogrzewanie płyt, pasta kleju, stereotypy do produkcji płaskiego kartonu. ★Powierzchnia płytki gorącej jest obrócona szlifowaniem, szerokość płytki gorącej 600 mm,w sumie 18 sztuk płyty gorącej,stereotypy chłodzenia ministra 5m.Płytka gorąca jest wykonana przyjmując płytkę kontenerową,załączone świadectwo zbiornika ciśnieniowego i świadectwo kontroli.Wewnętrzne panele termiczne dla konstrukcji izolacyjnej przegrody,pływ pary w kształcie litery S,pary, funkcja separacji wody widoczna,poprawa wykorzystania pary. ★Płytka ciepła przyjmuje strukturę płytki ciśnienia pneumatycznego. ★Płyty cieplne płyty grzewczej kontrolują temperaturę w wielu sekcjach i posiadają wyświetlacz temperatury. ★Górna tkanina bawełniana jest automatycznie skupiana przez zawór pneumatyczny korygujący, a podwójny cylinder służy do sterowania S-formatowym urządzeniem naciągającym tkaninę bawełnianą.Ilość zaciskania jest duża. ★Poniższy pasek przyjmuje mechanizm napięcia pneumatycznego, struktura jest prosta i praktyczna, lewa i prawa część dolnego pasa przenośnego jest automatycznie korygowana i wyrównana,i można go również regulować ręcznie po obu stronach. ★Przewodnik skrzynki biegów stosujący niezależną strukturę, materiały z stali biegów o numerze ZG-500, stosowanie smaru biegów zanurzonego w oleju. ★Komponenty elektryczne wykorzystywane międzynarodowo znane marki, urządzenie stabilne i niezawodne. ★Główny silnik napędowy dla energii częstotliwości silnika, moment obrotowy o niskiej prędkości, szeroki zakres prędkości, niezawodny, łatwa konserwacja. ★Główny podstawa profilów wysokiej intensywności GB, solidna struktura, piękny wygląd, odpowiedni do pracy z dużą prędkością. |
C,parametry głównej części:
|
Nazwa części |
Specyfikacja |
Obsługa powierzchni |
|
Włókno gumowe z napędem górnym |
¢ 800 mm |
Pozostałe, o masie nieprzekraczającej 10 kg |
|
Włókna gumowe o dolnym napędzie |
¢600mm |
Pozostałe, o masie nieprzekraczającej 10 kg |
|
Włókno z pasem z napędem przednim i tylnym |
¢ 215 mm |
Szlifowanie okrągłe, chromowanie, polerowanie |
|
Wrętki na najwyższe napięcie |
¢155mm |
Szlifowanie okrągłe, chromowanie, polerowanie |
|
Górne rolki regulacyjne pasów |
¢ 130 mm |
Szlifowanie okrągłe, chromowanie, polerowanie |
D.Główne części: marka i pochodzenie:
|
Numer seryjny |
Nazwa głównych części |
Marki lub miejsce pochodzenia |
Wskazania |
| 01 |
Szkielet główny |
Profile produkcji Tiangang lub lai gang |
Przewód nr 36 i wiązka I nr 16 |
| 02 |
Płyta ścienna napędu |
HeBei HanDan |
Q345 |
| 03 |
Płyty grzewcze |
Tiangang lub Jigang |
Płyty pojemnikowe Q235B |
| 04 |
Silnik napędu głównego |
Węgiel |
Silnik częstotliwości 90 kW |
| 05 |
Płyty bawełniane |
ShenYang |
grubość:9 mm |
| 06 |
Pułapka |
Armstrong z USA |
Płyn |
| 07 |
Urządzenia elektryczne niskiego napięcia |
SIEMENS |
Kontaktor, przekaźnik, przycisk |
| 08 |
Komponenty pneumatyczne |
AirTac lub sono |
|
| 09 |
Przekształcacz częstotliwości |
Delta czy Inovace |
|
| 11 |
łożyska |
C&U |
|
| 12 |
łożyska z siedzeniem |
Język FuJian |
| Opakowanie i wysyłka |
Przyjmuje opakowania odporne na wilgoć i wstrząsy, które nadają się do jazdy drogą daleką
Zestaw pełny obsługi i eksploatacji
Włącza się podręczniki.
|
