SM-E Podwójne urządzenie do automatycznego sterowania linią produkcyjną z tektury falistej

1
MOQ
USD10,000~100,000/set
Cena £

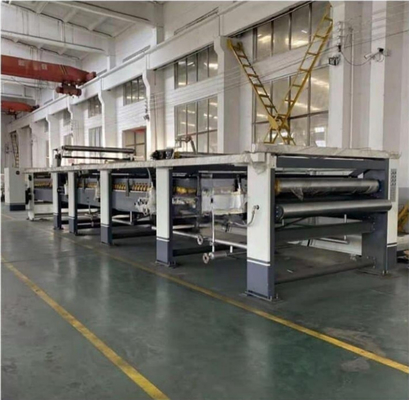

SM-E Podwójne urządzenie do automatycznego sterowania linią produkcyjną z tektury falistej
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Szerokość robocza: 2200 mm
Szybkość projektowania: 250m/min
Szybkość ekonomiczna: 180-230 m/min
Numer płyty: 600 mm x 18 sztuk
Długość sekcji chłodzącej: 5 m
Wymagania temperaturowe: 160-200℃
Ciśnienie pary: 00,8-1,3Mpa
Ciśnienie powietrza: 0,5-0,6 MPa
Pneumatyczna płyta dociskowa: 13 grup
Moc robocza: 380 V 50 Hz 90 kW
Podkreślić:

Linia produkcyjna kartonu falistego o podwójnej powierzchni

,

Linia produkcyjna kartonu falistego SM-E

,

PLC podwójny farser falistej maszyny

Podstawowe informacje
Miejsce pochodzenia: Dongguang, Chiny
Nazwa handlowa: GERUN
Orzecznictwo: ISO,CE
Numer modelu: SM-E
Zapłata
Szczegóły pakowania: Pokrycie folią z tworzywa sztucznego lub opakowanie z drewna (wybrane)
Czas dostawy: 30-60 dni
Zasady płatności: T/T
Możliwość Supply: 30 zestawów/miesiąc
opis produktu

Specyfikacja

Nazwa urządzenia

KTY

FOB ((Tianjin) Cena

Uwaga
MŚP

Podwójne ferry

1 set

Stojak wykonany jest z stali kanałowej o średnicy 400 mm, a chromowana płytka gorąca ma średnicę 600 mm * 18 sztuk. Wjazd przyjmuje płytkę gorącą o kształcie łuku, aby szybko rozgrzać tkankę,i cały proces dotyka konstrukcji płyty ciśnieniowejPLC automatycznie steruje płytką, górne i dolne pasy są automatycznie regulowane, temperatura jest wyświetlana i używany jest silnik konwersji częstotliwości.



1

Efektywna szerokość

2200 mm 2

Prędkość produkcji projektowej

250 m/min
3

Trzy warstwy prędkości ekonomicznej

200-230 m/min 4 Szybkość ekonomiczna w pięciu warstwach 180-210 m/min
5

Dokładność oddzielenia wzdłużnego

±1 mm 6

Dokładność przekrojowa

±1 mm



A.Parametry techniczne:

Szerokość robocza

2200 mm SM-E Podwójne urządzenie do automatycznego sterowania linią produkcyjną z tektury falistej 0

Prędkość projektowania

250 m/min

Prędkość ekonomiczna

180-230 m/min

Numer płyty

600 mm × 18 sztuk

Długość sekcji chłodzącej

5 metrów

Wymagania dotyczące temperatury

160 ∼ 200°C

Ciśnienie pary

00,8-1,3Mpa

Ciśnienie powietrza

00,6 MPa

Płyty ciśnieniowe pneumatyczne

13 grup

Siła robocza 380V 50Hz 90KW



B. Cechy konstrukcyjne:

★Maszyna dwustronna to przyklejony jednostronny papier falisty i papier twarzowy laminowany, podgrzewany ogrzewanie płyt, pasta kleju, stereotypy do produkcji płaskiego kartonu.



★Powierzchnia płytki gorącej jest obrócona szlifowaniem, szerokość płytki gorącej 600 mm,w sumie 18 sztuk płyty gorącej,stereotypy chłodzenia ministra 5m.Płytka gorąca jest wykonana przyjmując płytkę kontenerową,załączone świadectwo zbiornika ciśnieniowego i świadectwo kontroli.Wewnętrzne panele termiczne dla konstrukcji izolacyjnej przegrody,pływ pary w kształcie litery S,pary, funkcja separacji wody widoczna,poprawa wykorzystania pary.



★Płytka ciepła przyjmuje strukturę płytki ciśnienia pneumatycznego.



★Płyty cieplne płyty grzewczej kontrolują temperaturę w wielu sekcjach i posiadają wyświetlacz temperatury.



★Górna tkanina bawełniana jest automatycznie skupiana przez zawór pneumatyczny korygujący, a podwójny cylinder służy do sterowania S-formatowym urządzeniem naciągającym tkaninę bawełnianą.Ilość zaciskania jest duża.



★Poniższy pasek przyjmuje mechanizm napięcia pneumatycznego, struktura jest prosta i praktyczna, lewa i prawa część dolnego pasa przenośnego jest automatycznie korygowana i wyrównana,i można go również regulować ręcznie po obu stronach.



★Przewodnik skrzynki biegów stosujący niezależną strukturę, materiały z stali biegów o numerze ZG-500, stosowanie smaru biegów zanurzonego w oleju.



★Komponenty elektryczne wykorzystywane międzynarodowo znane marki, urządzenie stabilne i niezawodne.



★Główny silnik napędowy dla energii częstotliwości silnika, moment obrotowy o niskiej prędkości, szeroki zakres prędkości, niezawodny, łatwa konserwacja.



★Główny podstawa profilów wysokiej intensywności GB, solidna struktura, piękny wygląd, odpowiedni do pracy z dużą prędkością.





C,parametry głównej części:

Nazwa części

Specyfikacja

Obsługa powierzchni

Włókno gumowe z napędem górnym

¢ 800 mm

Pozostałe, o masie nieprzekraczającej 10 kg

Włókna gumowe o dolnym napędzie

¢600mm

Pozostałe, o masie nieprzekraczającej 10 kg

Włókno z pasem z napędem przednim i tylnym

¢ 215 mm

Szlifowanie okrągłe, chromowanie, polerowanie

Wrętki na najwyższe napięcie

¢155mm

Szlifowanie okrągłe, chromowanie, polerowanie

Górne rolki regulacyjne pasów

¢ 130 mm

Szlifowanie okrągłe, chromowanie, polerowanie



D,główne parametry dynamiczne:

Nazwa Władza napięcie Częstotliwość

Silnik napędu głównego

75 kW 380 V 50 Hz



SM-E Podwójne urządzenie do automatycznego sterowania linią produkcyjną z tektury falistej 1

Opakowanie i wysyłka

Przyjmuje opakowania odporne na wilgoć i wstrząsy, które nadają się do jazdy drogą daleką

Zestaw pełny obsługi i eksploatacji

Włącza się podręczniki.
