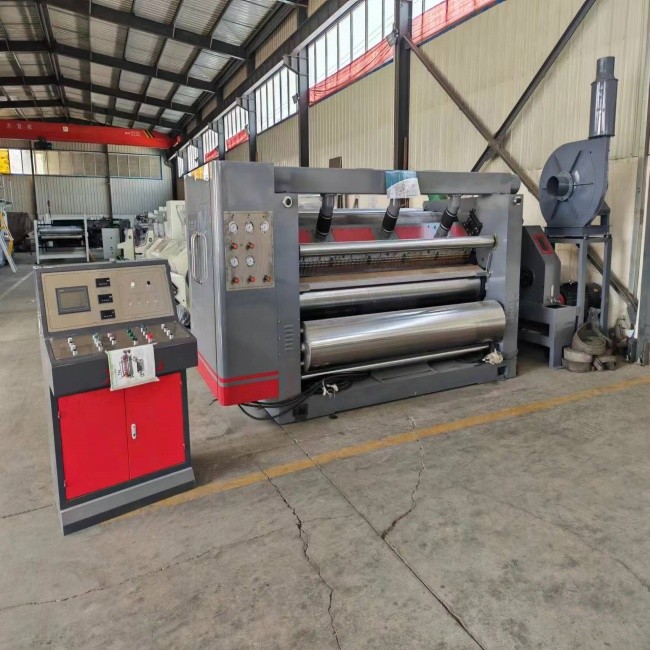

SF-360-2500 Modułowa modułowa jednoosobowa konstrukcja ssania maszyny

Model SF-360-2500 Modułowa pojedyncza okładzina

Scechy konstrukcyjne:

• Zastosowano konstrukcję ssącą okapu, która jest wyposażona w wysokociśnieniowy, mocny wentylator. Zasysanie powietrza wyposażone jest w tłumik. Źródło powietrza i sterowanie elektryczne znajdują się w tej samej szafce operacyjnej, oddalonej od głównej maszyny o nie mniej niż 1,5 metra. Strona obsługi jest całkowicie zamknięta i całkowicie zakryta.
• Podstawa maszyny i panele ścienne wykonane są z wysokiej jakości odlewów piaskowych żywicznych, a grubość panelu ściennego wynosi 240 mm. Niezależna skrzynia biegów, przegub uniwersalny.
• Wałek falisty wykonany jest ze stali stopowej 48CrMo, która jest hartowana i odpuszczana → toczenie zgrubne → wytaczanie dokładne otworu wewnętrznego → pieczenie głowicy wału → spawanie → odprężanie odpuszczające → toczenie dokładne → szlifowanie zgrubne → hartowanie średniej częstotliwości → szlifowanie dokładne szlifierką CNC → obróbka węglikiem wolframu; średnica wałka falistego wynosi ¢ 360 mm, a twardość powierzchni przekracza stopnie HRC60. Łożyska kluczowych części walca i rolki dociskowej to łożyska Havalo.
• Rolka dociskowa ma średnicę ¢ 370 mm, powierzchnia jest szlifowana i chromowana; ciśnienie powietrza steruje ruchem w górę i w dół, a materiałem jest stal średniowęglowa nr 45, hartowana i odpuszczana (z urządzeniem buforowym).
• Zespół wałka klejącego przyjmuje integralną konstrukcję deskorolki, którą można wyjąć z maszyny w celu konserwacji podczas konserwacji, co poprawia wydajność pracy; wałek kleju ma średnicę ￠252 mm, a powierzchnia jest polerowana i grawerowana 25 liniami obróbki siatki typu wgłębnego, a następnie chromowana na twardo. Powierzchnia wałka zgarniającego jest polerowana i chromowana na twardo.

Parametr technologiczny:

1. Szerokość robocza: 2500mm

2. Kierunek pracy: w lewo lub w prawo (określa fabryka klienta)

3. Prędkość projektowa: 180 m/min Prędkość robocza: 120-150 m/min

4. Zakres temperatur: 160-200 ℃

5. Źródło powietrza: 0,4-0,9Mpa

6. Ciśnienie pary: 0,8-1,3 MPa

7. Fala falista (opcjonalnie A, B, C, E lub UV)

Motoryparametr:

1. Silnik główny: 30 kW Napięcie znamionowe: 380 V 50 Hz Tryb pracy ciągłej (S1)

2. Silnik ssący: 18 kW Napięcie znamionowe: 380 V 50 Hz Tryb pracy ciągłej (S1)

3 Reduktor regulacji kleju; 100 W Napięcie znamionowe: 380 V 50 Hz Tryb pracy ciągłej (S2).

4 Silnik regulacji szczeliny kleju; 250 W Napięcie znamionowe: 380 V 50 Hz Tryb pracy ciągłej (S2).

5 Silnik pompy kleju: 2,2 kW Napięcie znamionowe: 380 V 50 Hz Tryb pracy ciągłej (S1)

Rolkiparametr:

1. Średnica wałka karbującego: ￠360 mm

2. Średnica rolki dociskowej: ￠370 mm

3. Średnica rolki klejącej: ￠252 mm

4. Średnica stałego wałka pasty: ￠142 mm

5. Średnica podgrzewacza: ￠400 mm

Główne części:
