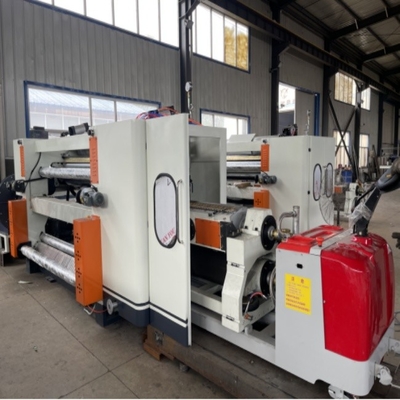

SF-360-2500 Model szybkiej zmiany typu rolki Jednostronna konstrukcja ssania maszyny

1
MOQ
USD1000~10,000/set
Cena £
SF-360-2500 Model szybkiej zmiany typu rolki Jednostronna konstrukcja ssania maszyny
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
nazwisko: Model SF-360-2500, pojedyncza okładzina rolkowa z szybką wymianą
Średnica rolki falistej: ¢360 mm
Średnica rolki dociskowej: ¢415 mm
Średnica rolki klejącej: ¢270 mm
Średnica stałego wałka do pasty: ¢153 mm
Średnica podgrzewacza: ¢400 mm
Podkreślić:

2500 mm pojedyncza maszyna fereryczna

,

Kapułka Odciągacz Struktura pojedynczy urządzenie

,

Kapuczka Odciągająca Konstrukcja falistej pojedynczej fasery

Podstawowe informacje
Miejsce pochodzenia: Dongguang, Chiny
Nazwa handlowa: GERUN
Orzecznictwo: ISO,CE
Numer modelu: SF-360-2500
Zapłata
Szczegóły pakowania: Pokrycie folią z tworzywa sztucznego lub opakowanie z drewna (wybrane)
Czas dostawy: 15 ~ 20 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 30 zestawów/miesiąc
opis produktu

SF-360-2500 Model szybkiej wymiany rolki typu pojedynczy





Scechy strukturalne:

  • Główne rolki faliste: ¢360mm (w zależności od rodzaju falistego), rolki ciśnieniowe ¢415mm, rolki podgrzewające ¢400mm.
  • Przyjmuje się konstrukcję o ujemnym ciśnieniu, a utrata ciepła jest niska, dzięki czemu rdzeń papieru można równomiernie naciskać i przymocować do powierzchni walca falistego,aby faliste papiery mogły być lepiej formowanePonieważ ciśnienie jest równomierne, powierzchnia papieru falistego może być lepiej i równomiernie pokryta klejem, dzięki czemu jednoboczny papier falisty może być lepiej dopasowany.
  • Szybko zmienić rolkę, około 15 minut, podczas wymiany rolki falistej, użyj wózka do przeciągnięcia całego zestawu rolek falistej do maszyny, zamocować go na podstawie maszyny,i zablokować go tylko jednym przełącznikiem przycisku do szybko i łatwo zakończyć mocowanie walcownicy falistej.
  • Walcownik falisty jest wykonany z wysokiej jakości stali stopowej 48Crmo i jest obróbany cieplnie: quenching and tempering-rough turning-inner hole fine boring-shaft head baking-welding-tempering stress relief-fine turning-rough grinding-intermediate frequency quenching-CNC grinder fine grinding-tungsten carbide treatment. Twardość powierzchni jest powyżej HRC60.Łożyska kluczowych części walca i walca ciśnieniowego to łożyska Havalo.
  • Rolka ciśnieniowa ma ¢415 mm, powierzchnia jest mielona i chromowana; ciśnienie powietrza kontroluje ruch w górę i w dół, a materiał to średnia stal węglowa nr 45, ugasiona i hartowana.
  • Jednostka z rolkami kleju ma ogólną zewnętrzną ruchomą strukturę, która może być wyprowadzana z maszyny w celu konserwacji podczas konserwacji, co poprawia wydajność pracy;średnica rolka kleju wynosi ¢270mmPowierzchnia rolki jest wypolerowana i wygrawerowana 30 liniami przetwarzania sieci typu dołowego i twardego chromowania.
  • Część pokrywająca klejem może być przemieszczana jako całość, a wymiana rolki do pokrywania klejem jest szybka i wygodna.
  • Wręcznik podgrzewczy przyjmuje bezszwową rurę stalową produkowaną przez Tiangang ¢ 400mm, wszystkie połączone z metalowymi węzłami
  • Rolka falista, rolka ciśnieniowa itp. przyjmują wysoce stabilny system sterowania poduszkami powietrznymi i mają również efekt buforowy kontroli ciśnienia.
  • Kontrolka ilości kleju jest elektrycznie regulowana, urządzenie izolacyjne kleju jest elektrycznie uruchamiane,i system powłoki kleju może działać niezależnie, gdy główna maszyna zatrzymuje się, aby zapobiec wyschnięciu kleju.
  • Mobilny system pokrycia klejem jest nie tylko łatwy do czyszczenia, ale także bardziej sprzyja utrzymaniu i naprawie.
  • Prosty system sterowania działaniem, interfejs obsługi ekranu dotykowego i kolorowa grafika wyświetlają stan działania, wybór funkcji, wskazanie usterki, rozwiązywanie problemów i ustawienia parametrów,Co może pokazać, że ta maszyna jest w pełni funkcjonalna., łatwy w obsłudze i przyjazny dla użytkownika.
  • Wbudowany regulator z systemem rozpylania reguluje temperaturę i wilgotność papieru rdzenia.
  • Główne i pomocnicze rolki faliste oraz łożyska rolkowe ciśnieniowe są wykonane z tłuszczu o wysokiej temperaturze, aby zapewnić żywotność łożyska i płynną pracę.

SF-360-2500 Model szybkiej zmiany typu rolki Jednostronna konstrukcja ssania maszyny 0

Parametry technologiczne:

1Szerokość robocza: 2500 mm

2- kierunek działania: lewy lub prawy (określony przez fabrykę klienta)

3Prędkość projektowa: 200 m/min Prędkość robocza: 140-180 m/min

4Zakres temperatur: 160-200°C

5Źródło powietrza: 0,4-0,9Mpa

6Ciśnienie pary: 0,8-1,3Mpa

7. Typ flejtu falistego (A, B, C, E lub UV opcjonalnie)

Motorówparametry:

1. Główny silnik napędowy o zmiennej częstotliwości: 30KW Napęd znamionowy: 380V 50Hz Trwały (S1) tryb pracy

2. Silnik ssania: 18KW Narysowane napięcie: 380V 50Hz Trwały (S1) tryb pracy

3 Elektryczna prętka do regulacji kleju: 30W Narysowane napięcie: 24V Krótkotrwały (S2) tryb pracy

4 Silnik regulacji izolacji kleju: 200 W * 2 Napięcie znamionowe: 380 V 50 Hz Tryb pracy krótkotrwałego (S2)

5 Silnik pompy kleju: 2,2 kW Narysowane napięcie: 380V 50Hz Trwały (S1) tryb pracy

6 Silnik o zmiennej częstotliwości powłoki kleju: 3,7 kW Narysowane napięcie: 380V 50Hz Trwały (S1) tryb pracy

Włóknaparametry:

1Średnica walca falistego: ¢ 360 mm

2Średnica walca ciśnieniowego: ¢415 mm

3Średnica rolki klejącej: ¢270mm

4Średnica walca pastowego: ¢153mm

5Średnica podgrzewacza: ¢ 400 mm



Główne części:



Nazwa Miejsce pochodzenia Materiał/Model
Ściany i podstawy Niezależna produkcja HT200
Pozostałe urządzenia i urządzenia Miasto Tengzhou
Główny silnik zmiennej częstotliwości Miasto Hengshui 22 kW
Reduktor prędkości CPG
łożyska NSK/哈,瓦,洛/?? 江万向
łożyska z baczem NWH
Dmuchawa pozytywna wysokiego ciśnienia Prowincja Hebei
Podwieszenie powietrzne Miasto Xian
Wyniki badań AirTac
Pułapka Miasto Pekin
Pozostałe urządzenia i urządzenia CHINT/Schneider
Czujnik pozycji Korea
Kontroler częstotliwości Delta
PLC Delta
HMI Weinview



QUick-change rollsekcja

Scechy strukturalne:

  • Maszyna ma strukturę odsyskową na masce i jest wyposażona w silny wentylator o wysokim ciśnieniu.Źródło powietrza i sterowanie elektryczne są skoncentrowane w tej samej szafce operacyjnejStrona obsługi jest całkowicie zamknięta i całkowicie zakryta.
  • Podstawa maszyny i panel ścienny są konstrukcją żelazną, a panel ścienny ma grubość 200 mm.
  • Zarówno rolka falista, jak i rolka ciśnieniowa wykorzystują urządzenia ciśnieniowe, które są stabilne w pracy;

 SF-360-2500 Model szybkiej zmiany typu rolki Jednostronna konstrukcja ssania maszyny 1

SF-360-2500 Model szybkiej zmiany typu rolki Jednostronna konstrukcja ssania maszyny 2
