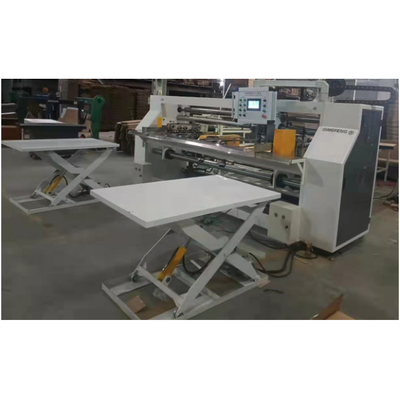

Model 4600 Dwuczęściowa maszyna do klejenia tektury falistej typu 6 z serwo

1 zestaw
MOQ
To be negotiated
Cena £
Model 4600 Dwuczęściowa maszyna do klejenia tektury falistej typu 6 z serwo
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
nazwisko: Model 4600 Dwuczęściowa maszyna do klejenia tektury falistej typu 6 z serwo
Gwarancja: 1 rok
Rodzaj: Półautomatyczny
Warunki: Nowy
Zapewnione usługi posprzedażowe: Wsparcie online, wsparcie techniczne wideo
Wykorzystanie: Klejenie składane
Kolor: Biały
napięcie: 220/380/415 V
Typ napędzany: Elektryczne
Podkreślić:

Dwuczęściowa maszyna do składania kartonów

,

Maszyna do klejania kartonów składanych serwo

,

Maszyna do klejania kartonu falistego

Podstawowe informacje
Place of Origin: Hebei,China
Nazwa handlowa: GR
Orzecznictwo: CE,ISO
Model Number: 4600
Zapłata
Packaging Details: Wooden case packaging(optional) or well packed plastic film packaing
Delivery Time: 30 days
Zasady płatności: L/C, T/T, Western Union, MoneyGram
Supply Ability: 25 sets/month
opis produktu

4600 Model 6 Serwo Automatyczny Złowieniowy Gluer ((Dwukrotny)



1 Płytka ścienna maszyny jest wykonana z 45 # 14 mm płyty stalowej o wysokiej twardości, pojedynczej walcowanej,a reszta obrabialnika jest również wykonana z 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm wysokiej twardości pojedynczej stali walcowanej, i jest przetwarzany przez maszynę do szlifowania powierzchni CNC w celu zapewnienia dokładności obrabionego przedmiotu.



2 Główną strukturę maszyny łączą ciężkie profile H o wymiarach 160x100, a resztę łączą ciężkie profile aluminiowe o wymiarach 80x80, co zapewnia stabilność maszyny.



3 Modele łożysk: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104KR19;

Łóżko uniwersalne o typie podstawy: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;



4 Model pasa:

Pas podawania papieru:L2180mm×W100mm×T8mm (z otworami), 8 sztuk.

Taśmy przenośnikowe:L5000mm×W60mm×T5mm, 10 sztuk.



5 Mechanizm przesyłowy maszyny głównej przyjmuje łańcuch przesyłowy, a koła obrotowe składają się

5/8 cala: 20-zęby Ø35 i Ø30, 17-zęby Ø55 pośrednie, 14-zęby Ø35 pośrednie, 30-zęby Ø30.

1/2 cala: 20 zębów Ø22 20 zębów Ø38

3/8 cala: 21 zębów Ø25, 32 zębów Ø12, 14 zębów Ø22

Powyższe koła obrotowe są wykonane z materiału 45#, a następnie wysokiej częstotliwości wygaszone, aby wydłużyć ich żywotność.



6 Sekcja podawania papieru: Pas podawania papieru jest wysokiej jakości gumowym pasem o wysokiej odporności na tarcie i zużycie.Sekcja tylna jest podtrzymywana przez rolkę pomocniczą do podnoszenia kartonu do podawania papieru, jest wyposażony w dwie pompy ssania o mocy 3 kW, które ssują karton i wspomagają podawanie papieru. , silnik podawania papieru to dwa silniki serwo o mocy 1KW, zapewniając tym samym stabilność podawania papieru, a długość podawania papieru może być arbitralnie regulowana.



7Główny silnik w środkowej sekcji napędzany jest przez silnik redukcyjny Zhejiang Mitsubishi o mocy 4 kW, sterowany przez konwerter częstotliwości,i posiada również elektromagnetyczne sprzęgło i elektromagnetyczne układy sterujące hamulcamiSą 3 zestawy taśm transportowych po każdej stronie.



8 Część klejująca: Środkowa część tyłka jest przymocowana z gorącymi i zimnymi częściami.Szerokość koła kleju jest 10 mm, a środkowy odstęp 2 mmMożna powiedzieć, że jest to podwójne wiązanie. Unikaj otwierania kleju i eksplozji z powodu zmian sezonowych, gdy do wiązania używa się tylko kleju gorącego,i uniknąć rozpalenia się gorącego kleju, gdy tylko pudełko żywności wejdzie do chłodni.



9Środkowa część kształtująca: lewa i prawa strona są zaciskane przez serwomotory.Ściskanie wykorzystuje wysokiej prędkości nisko wycięte śruby kulkowe i specjalnych suwaków, aby zapewnić wrażliwość i dokładność ściskaniaZwiększa również długość użytkowania i zapewnia precyzyjne kształtowanie kartonu. , znacznie poprawiając wydajność kartonów.



10 System podgrzewania kleju: Pudełko do pokrycia klejem na gorąco wykonane jest z czystego aluminium, które ma doskonałą przewodność cieplną i skraca czas stopienia bloku kleju.Górna część jest wyposażona w niezależnie podgrzewany aluminiowy pudełko kleju, który może być podgrzany podczas pracy i stopiony.



11 System kleju chłodnego: Gumowe koło pudełka do pokrycia klejem chłodnym jest wykonane ze stali nierdzewnej i posiada podwójnie uszczelnione łożyska odporne na korozję, co przedłuża jego żywotność.



12 Zasada działania

Położenie kartonu po obu stronach sekcji podawania papieru. Wprowadź długość podawania papieru na wyświetlaczu, naciśnij przycisk podawania papieru i rozpocznij podawanie papieru.czujniki fotoelektryczne na lewej i prawej stronie wykrywają karton i odbierają sygnałNastępnie wypada odbiór, a papier zaczyna być wysyłany do giętej części.Po osiągnięciu części giętej, lewa i prawa strona zaczynają się giąć i wyrównania, a następnie koło tłoczenia papieru spada, deflator również spada, a karton jest wysłany.



Model 4600 Dwuczęściowa maszyna do klejenia tektury falistej typu 6 z serwo 0



Maksymalny rozmiar płyty ((mm) 2300×1800
Minimalna wielkość deski ((mm) 1000 × 600
Całkowita moc 17 kW
Wymiary ((LxWxH mm) 5800×7000×1400





Napęd: 380V 50HZ trójfazowy 4-przewodowy







Wykaz dystrybucji energii elektrycznej

Nazwa Marka Miejsce pochodzenia
PLC Omron Japonia
Inwerter Mitsubishi Japonia
Przełącznik fotoelektryczny Omron Japonia
Przełącznik bliskości Omron Japonia
Kontaktor Shihlin Electric Tajwan
Przekaźnik pośredni Schneider Francja
Przycisk IDEC Japonia
Kontroler temperatury C-Lin.
Relaj stanu stałego C-Lin.
Przełączanie zasilania C-Lin.
Ekran dotykowy Weinview Tajwan
Silnik serwowy INNOWACJE
Węgiel AirTAC Tajwan





3




















































Model 4600 Dwuczęściowa maszyna do klejenia tektury falistej typu 6 z serwo 2
