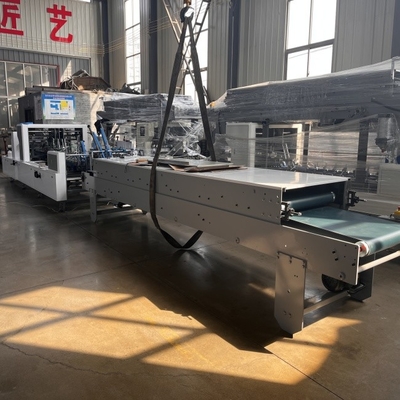

Automatyczna jednokrotna korekta z trzema metodami liczenia
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
nazwisko: Automatyczna jednokrotna korekta z trzema metodami liczenia
Model: 1050 Typ
Materiał papierowy: Karton 210-800 gm, flet A/B/C/E/F i karton 5-warstwowy
Maks. prędkość: 220m/min
Sposób składania: Pierwsze złożenie i czwarte złożenie to 180°
Zasilanie: 3P 380V 50Hz
Pusta szerokość: 1050 mm
Dł. x szer. x wys: 13m x 1,8m x 1,6m
Waga netto: 4,2 T
Podkreślić:

Trzy metody liczenia

,

Gluer do foliowania pudełek o dużej prędkości

,

Automatyczny glut do folderów z pojedynczą skrzynką korekcyjną

Podstawowe informacje
Miejsce pochodzenia: Dongguang, Chiny
Nazwa handlowa: GERUN
Orzecznictwo: ISO,CE
Model Number: GR-PT
Zapłata
Packaging Details: Plastic film covering or wooden case packaging(choosed)
Delivery Time: 25-60days
Zasady płatności: T/T, L/C,
Supply Ability: 30set/month
opis produktu

Automatyczna jednorazowa korekta wysokiej prędkości klej do folderówZTrzy metody liczenia





1. Właściwości maszyny i wprowadzenie do każdej części

1Całkowite wyposażenie:

a.Baza maszyny jest wykonana z integralnej płyty stalowej. Grubość głównego panelu ściennego wynosi 16 mm. Wszystkie przyjmują technologię cięcia laserowego i zostały poddane obróbce zimną i cieplnej.Cała maszyna ma dobrą sztywność.

b.Cała maszyna przyjmuje konstrukcję modułową, z elastycznym wyborem funkcji. Moduły mogą być wybierane zgodnie z wymaganiami typu pudełka klienta.

c. Przekaz maszyny przyjmuje łańcuch chińsko-zagranicznych wspólnych przedsięwzięć, który ma wysoką prędkość, dokładną i stabilną transmisję, minimalny hałas i długą żywotność.

d.Maszyna ma dobrą stabilność i prędkość może osiągnąć 220 m/min

Wydział podawania papieru:

e. Sekcja podawania papieru przyjmuje niezależny silnik do podawania papieru, co ułatwia i sprawdza podawanie papieru.

f.3 zestawy noży do podawania papieru, aby zaspokoić zapotrzebowanie różnych skrzynek ciężarowych na podawanie papieru.

g. Wielopoziomowa ścieżka zapewnia pionowość kartonu i zapewnia, że podawanie papieru nie jest zniekształcone.

h.Pneumatyczne podnoszenie noża skraca czas regulacji i wymiany pudełka.

i. Urządzenie wibrujące współpracuje z silnikiem w celu szybkiego, łatwego, ciągłego i automatycznego prawidłowego podawania papieru.

j. Pas podawania papieru przyjmuje pierścieniowy bezszwowy taśma przenośna ścięgna wołowego, który ma silną odporność na zużycie.co sprawia, że jest to bardzo wygodne i szybkie do wymiany taśmy przenośnikowej papieru w późniejszym okresie.

2Bylindr pasty na dnie:

a. dolny cylinder pasty jest ustawiony z jednym w lewo i jednym w prawo, a różna grubość gumowego koła może być wyposażona w zależności od szerokości otworu kleju typu pudełka klienta.

Po zakończeniu, ilość kleju może się zwiększyć.

należy dokładnie kontrolować, aby zapewnić, że część kleju działa z dużą prędkością.

3Część składająca się:

a. Lewa i prawa strona kończą drugie złożenie o 180 stopni.

b.Przepuszczalna część układu korekcji różnicowej, specjalna konstrukcja przepuszczalnej części lewego i prawego biegu taśmy przenośnej może być regulowana w celu zapewnienia transportu w linii prostej.Może skutecznie zmniejszyć przypadek nożyczek tworzących pudełka.

c. Górny rząd paska kołnierzowego części składanej jest wyposażony w urządzenie zasilania, które umożliwia osiągnięcie różnicy prędkości między górnym i dolnym pasem, co powoduje poślizg kartonu.

d.Zapewnione zestawem noży składanych w lewo i w prawo.

4Część przenosząca ciśnienie:

a.Lektor fotoelektryczny, automatyczne kopanie papieru, system podwójnego użytku do rozpylania wody oraz urządzenie wykrywające zatyczkę papierową.

b.Górne i dolne pasy są swobodnie teleskopiczne i wygodnie regulowane, dzięki czemu karton każdego kształtu jest układany bardziej porządnie i płynnie podczas wprowadzania do części przenośnej.

c. wyposażone w mechaniczne urządzenie do pokonywania, tak aby w produkcji płaskich kartonów ekspresowych nie występowało zjawisko nożyczek.A mechaniczna skrzynia biegów ma cechy długiej i stabilnej żywotności.

5Część transportowa:

a.Główny panel ściany części przenośnej przyjmuje 12 mm i przyjmuje technologię cięcia laserowego, jest poddawany obróbce na zimno i na gorąco, a maszyna ma dobrą sztywność.i konstrukcja na dużą odległość może wydłużyć czas wiązania kartonu i poprawić jakość wiązania kartonu.

b.Pneumatyczna regulacja ciśnienia, łatwa do regulacji, może skutecznie zapewnić jednolite ciśnienie paska.

c. Automatyczny i ręczny przełącznik dwuwarunkowy z jednym kliknięciem, dostosowany do potrzeb produkcyjnych różnych typów skrzynek.

d. Górna i dolna niezależna konstrukcja modułowa części przenośnej może poruszać się stosunkowo do przodu i do tyłu, aby dostosować się do różnych pudełek o różnej długości.

System elektryczny:

a.Maszyna jest sterowana przez PLC, łatwa w obsłudze; PLC i ekran dotykowy przyjmują chińską słynną markę Inwitten, stabilną i niezawodną, niską częstotliwość awarii.Cała maszyna przyjmuje wielofrekwencyjny konwerter, a sterowanie jest bardziej elastyczne i wygodne.

b.Główny silnik napędowy przyjmuje silnik konwersji częstotliwości, który ma zalety oszczędności energii i wysokiej wydajności, szerokiego zakresu regulacji prędkości, stabilnego uruchamiania i hamowania,poprawa efektywności produkcji i obniżenie kosztów utrzymania urządzeń mechanicznych.

c. Układ panelu sterującego jest rozsądny, a każdy moduł posiada panel sterujący.

d. 19-calowy monitor LCD może monitorować proces produkcji maszyny w dziale podawania papieru, co ułatwia kapitanowi sprawdzenie całego procesu pracy.

Automatyczna jednokrotna korekta z trzema metodami liczenia 0

- Ja.TEczniczne specyfikacja

Parametry techniczne
Modelowy 650 850 1050 1250 1450 1650
Materiał papierowy Karton 210-800gm,Fluta A/B/C/E/F i karton 5-warstwowy
Maks. prędkość 220 m/min
Sposób składania Pierwsze złożenie i czwarte złożenie to 180
Zasilanie 3P 380V 50HZ
Szerokość pustego miejsca 850 mm 1050 mm 1050 mm 1250 mm 1450 mm 1650 mm
Długość x szerokość x wysokość 13mX1,4mX1,6m 13mX1,6mX1,6m 13mX1.8mX1.6m 13mX2mX1,6m 13mX2.2mX1.6m 13mX2,3mX1,6m
Waga netto 3.8t 4t 4.2t 4.3t 4.5t 4.8t
Całkowita moc 9 kW
Automatyczna jednokrotna korekta z trzema metodami liczenia 1Automatyczna jednokrotna korekta z trzema metodami liczenia 2



Zwykłe pudełkorodzajspecyfikacje konfiguracji
Model 1050Typowy
B 260-1050
D+E 130-525
A 120-1500
D min 30
C min 70



Trzy metody liczenia:



1- Przelicznik zatrzymania karmienia:



Automatyczna jednokrotna korekta z trzema metodami liczenia 3

Automatyczna jednokrotna korekta z trzema metodami liczenia 4



Po zakończeniu liczenia sonda indukcyjna zatrzyma silnik podawania papieru na ustawiony czas.

Automatyczna jednokrotna korekta z trzema metodami liczenia 5

2.Latocznik z butelką powietrzną ((Wodny znak):

Automatyczna jednokrotna korekta z trzema metodami liczenia 6

Automatyczna jednokrotna korekta z trzema metodami liczenia 7



Połączenie linii powietrznej

Automatyczna jednokrotna korekta z trzema metodami liczenia 8

Automatyczna jednokrotna korekta z trzema metodami liczenia 9

Dodaj czystą wodę

Automatyczna jednokrotna korekta z trzema metodami liczenia 10

Użyj przełącznika zaworu magnetycznego do napełnienia przewodu powietrza wodą.

Automatyczna jednokrotna korekta z trzema metodami liczenia 11





Po tym jak sonda indukcyjna zakończy liczenie, dysza zostawi ślad wody na tekturze.

Automatyczna jednokrotna korekta z trzema metodami liczenia 12

2.Latocznik butli powietrznej ((znamię źle wyrównane):

Automatyczna jednokrotna korekta z trzema metodami liczenia 6

Automatyczna jednokrotna korekta z trzema metodami liczenia 7

Połączenie linii powietrznej

Automatyczna jednokrotna korekta z trzema metodami liczenia 15

Automatyczna jednokrotna korekta z trzema metodami liczenia 16

Cylinder powietrza jest zazwyczaj trzymany zaciągnięty. (Jeśli cylinder pozostaje rozciągnięty, zamieniaj pozycje dwóch linii powietrza.)

Automatyczna jednokrotna korekta z trzema metodami liczenia 17Automatyczna jednokrotna korekta z trzema metodami liczenia 18

Po tym jak sonda indukcyjna zakończy liczenie, dysza zostawi ślad wody na tekturze.

Automatyczna jednokrotna korekta z trzema metodami liczenia 12

Cylinder powietrza popchnie karton tak, że wyrównanie kartonu ((ostatni w cyklu liczenia) jest niezgodne.
