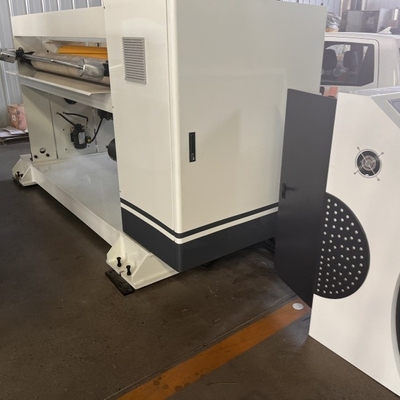

NC-100 Noże spiralne NC
Cecha konstrukcyjna:
Parametry techniczne:
Parametry średnicy rolki:
Uwaga: Wszystkie wałki zostały szlifowane, chromowane na twardo (na wyjątkiem pod trzonkiem noża).
Silniki mocy i parametry elektryczne:
Głównie kupowane części, surowce i pochodzenie:
| Nazwa głównych części | Marki lub miejsce pochodzenia | Materiał i rodzaj |
| Pełny silnik serwo prądu przemiennego | Futian z Szanghaju | 18,5 kW |
| Silnik częstotliwości podawania | Hebei Hengshui Yongshun | |
| łożysko | HRB, ZWZ, LYC | Łożyska wałeczkowe nożowe w górę i w dół japońskiej firmy NSK |
| pasek | Niemcy OPTIBELT | |
| Rękaw | Xianyang chaoyue | |
| Łożysko pasa bezpieczeństwa | Zhejiang wuhuan | |
| Styczniki i przekaźniki, przekaźniki średnie | Francja Schneider | |
| Przełącznik zbliżeniowy | Japonia OMRON | |
| System sterowania serwomechanizmem latającego ścinania | Ameryka Emesona | |
| Płyta sterowania ruchem | Niemcy MKS-CT150 | |
| Enkoder obrotowy | Wuxi ruipu | |
| Napęd karmienia | Delta Tajwanu | |
| Interfejs człowiek-maszyna | Tajwan WEINVIEW lub MCGS | |
| Sprzęt słoneczny | Chiny Shenzhen | |
| Elementy pneumatyczne | Zhejiang sonorCSM | |
| Przetwornica częstotliwości | Simensa |
Maszyna składa się głównie z wewnętrznego koła zębatego wału tnącego (2), zewnętrznego koła zębatego wału tnącego (3), śruby łączącej (4), tulei zaciskowej (5), koła zębatego wału tnącego (6), noża dolnego (7), śruby mocującej ostrze dolne (8), śruby górnej ostrza górnego (9), śruby mocującej ostrze górne (10), noża górnego (11), wałka regulacji luzu przekładni (12), silnika głównego (13), drążka regulacyjnego (14), śruby regulacyjnej (15), wału noża górnego (16), dolny wałek tnący (17) itp.
1. Górny wał ostrza (16) i dolny wał ostrza (17) są wykonane ze stali węglowej i poddane obróbce cieplnej w celu zapewnienia dobrej sztywności.
2. Podczas regulacji ostrza włóż pręt ostrza do gniazda pręta ostrza w celu ręcznego obrócenia.
3. Podczas regulacji ostrza poluzuj dolną śrubę mocującą ostrze (8) o 1/4 obrotu i wyreguluj górną śrubę mocującą ostrze (10), aby górne ostrze (11) i dolne ostrze (7) pasowały prawidłowo.
4. Podczas regulacji ostrza poluzuj śrubę łączącą przekładnię (16) i wyreguluj śrubę regulacyjną luzu po stronie przekładni (15), aby wyeliminować luz boczny przekładni wału ostrza.
5. Tuleja rozprężna (5) łączy zewnętrzne koło zębate wału noży (3) i koło zębate wału noży (6) z wałkiem noży.
6. Silnik wrzeciona (13) jest źródłem zasilania wału nożowego.
Wymagania instalacyjne
1. Maszynę należy zainstalować na fundamencie z twardego betonu o grubości fundamentu nie mniejszej niż 250 mm;
2. Powierzchnia fundamentu jest równa i płaska, a płaskość nie przekracza 2 mm/m;
3. Przed zamocowaniem na fundamencie maszynę należy wypoziomować o poziomie nie większym niż 0,4 mm/m; Przyrząd testujący: poziom kwadratowy; Pozycja testowa: uchwyt noża, stała belka poprzeczna.
4. Gdy maszyna jest zainstalowana na fundamencie, upewnij się, że urządzenie jest ustawione równolegle z równoległością nie większą niż 1 mm/m. Przyrząd testujący: poziom; Pozycja testowa: obie strony ramy maszyny na obu końcach.
Instalacja maszyny
Po zainstalowaniu maszyny zasilacz użytkownika powinien być podłączony do szafy napędu elektrycznego maszyny, a przełącznik powietrza powinien być zainstalowany z przodu szafki powietrznej, aby w dowolnym momencie wyłączyć lub włączyć zasilanie maszyny.
Po zainstalowaniu maszyny rurociąg sprężonego powietrza użytkownika powinien być podłączony do zespołu pneumatycznego maszyny, a z przodu należy zainstalować zawór odcinający, aby w dowolnym momencie wyłączyć lub włączyć dopływ sprężonego powietrza do maszyny (jak pokazano poniżej).
Parametry rury powietrznej to: PN0,6MPa, DN10.
Regulacja wypoziomowania maszyny
Po zainstalowaniu maszyny obserwuj miernik poziomu i wyreguluj śruby, aż poziom będzie w granicach 0,1 mm/1000 mm × 1000 mm, a następnie dokręć nakrętki śrub kotwowych. W ten sam sposób wyreguluj poziom co najmniej czterech rogów maszyny.
Działanie
① Włącz —启动
② WYŁĄCZNIK EW — 急停
③ Wyłącz — 关机
④ Ręczny/automatyczny — 手动/自动
⑤ Regulacja prędkości — 速度调节
Zmień język operacji: angielski lub 中文 (chiński)
W trybie automatycznym maszyna musi być podłączona do dwuskładarki, a maszyna automatycznie będzie kontrolować prędkość pracy.
W trybie ręcznym prędkość robocza jest regulowana ręcznie za pomocą potencjometru. (Prędkość robocza powinna być nieco wyższa niż prędkość linii produkcyjnej)
Ustawianie „Długości przetwarzania” i „Ilości przetwarzania”.
Kliknij „Rozpoczęcie cięcia NC”. Maszyna zacznie działać.
Zamów zestaw
Możesz przełączać „zlecenie oczekujące” poprzez „Numer wyższy” i „Następny numer”
Jeżeli obrabiana tektura jest za długa lub za krótka, można to skorygować modyfikując parametry.
