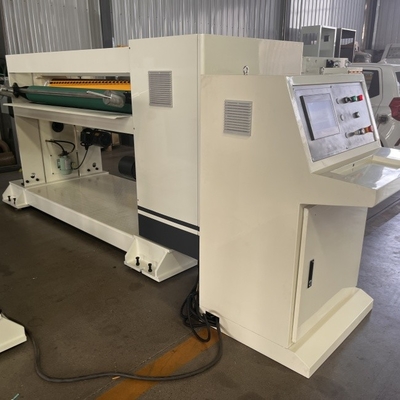

NC-100 Noże śrubowe do cięcia NC
Maszyna składa się głównie z wewnętrznego biegu wału cięcia (2), zewnętrznego biegu wału cięcia (3), śruby łączącej (4), obudowy zaciskowej (5), biegu wału cięcia (6), dolnego ostrza (7),śruby do zaciskania dolnego ostrza (8), wiersz górny (9), wiersz przycisku (10), wiersz górny (11), wał regulacyjny (12), silnik główny (13), pręt regulacyjny (14), śrubka regulacyjna (15),węzeł górnego cięcia (16), dolny wałek (17), itp.
1Włókno górnego (16) i dolnego (17) ostrza wykonane są ze stali węglowej i poddane są obróbce cieplnej w celu uzyskania dobrej sztywności.
2. Podczas regulacji ostrza wprowadzać pręt ostrza do gniazda pręta ostrza do ręcznego obrotu.
3Podczas regulacji ostrza, rozluźnij śrubę do zaciskania dolnej ostrzy (8) o 1/4 obrotu i ustaw śrubę do zaciskania górnej ostrzy (10) tak, aby górna ostrza (11) i dolna ostrza (7) pasowały prawidłowo.
4Podczas regulacji ostrza należy rozluźnić śrubę łączącą przekładnię (16) i regulować śrubę regulacyjną wolności bocznej (15) w celu wyeliminowania wolności bocznej przekładni wału ostrza.
5Włókno rozszerzające (5) łączy ze sobą zewnętrzne przekładnie rdzenia ostrza (3) i przekładnie rdzenia ostrza (6) z rolką ostrza.
6. Silnik węglowy (13) jest źródłem energii do napędzania walca ostrza.
Wymogi dotyczące instalacji
1Maszyna musi być zamontowana na twardym betonowym fundamencie o grubości fundamentu nie mniejszej niż 250 mm;
2Powierzchnia fundamentów jest płaska i płaska, o płaskości nie większej niż 2 mm/m;
3. maszyna musi być ustawiona na poziomie, przed mocowaniem na fundamentie, o poziomności nie większej niż 0,4 mm/m; przyrząd badawczy: poziom kwadratowy; pozycja badawcza:noż, na którym jest ustawiona poprzeczna wiązka.
4. Gdy maszyna jest zamontowana na fundamencie, należy upewnić się, że urządzenie jest równoległe z równoległością nie większą niż 1 mm/m. Instrument badawczy: poziom; Pozycja badawcza:obie strony ramy maszyny na obu końcach.
Instalacja maszyny
Po zainstalowaniu maszyny zasilanie użytkownika powinno być podłączone do szafki napędowej maszyny,a w przednim końcu szafy powietrznej należy zainstalować przełącznik powietrza, który w każdej chwili wyłącza lub włącza zasilanie maszyny.
Po zainstalowaniu maszyny przewód sprężonego powietrza użytkownika powinien być podłączony do trójkąta pneumatycznego maszyny,i należy zainstalować zawór zatrzymania na przednim końcu, aby w dowolnym momencie wyłączyć lub włączyć dopływ sprężonego powietrza do maszyny (jak pokazano poniżej).
Parametry rury powietrznej: PN0,6MPa, DN10.
Regulowanie poziomności maszyny
Po zainstalowaniu maszyny należy obserwować miernik poziomu i regulować śruby do momentu osiągnięcia poziomności w zakresie 0,1 mm/1000 mm×1000 mm, a następnie zacisnąć matice śrub kotwicowych.Użyj tej samej metody do regulacji poziomości co najmniej czterech narożników maszyny.
cechy konstrukcyjne:
Parametry średnicy walca:
Uwaga: Po całkowitym obróbce rolkami szlifującymi, chromowane twarde (z wyjątkiem pod wałem noża)
Silniki i parametry elektryczne:
Głównie zakupione części, surowce i pochodzenie:
| Nazwa głównych części | Marki lub miejsce pochodzenia | Materiał i rodzaj |
| Silnik serwo pełnoprzewodnikowy | Szanghaj Futian | 18.5 kW |
| Silnik częstotliwości zasilającej | Hebei Hengshui Yongshun | |
| łożysko | HRB,ZWZ,LYC | W górę i w dół łożyska rolkowe noża z Japonii NSK |
| pas | Niemcy OPTIBELT | |
| Do góry rękaw | Xianyang Chaoyue | |
| łożyska pasów bezpieczeństwa | Zhejiang wuhuan | |
| Pozostałe urządzenia i urządzenia, z wyłączeniem tych objętych pozycją 8403 | Francja Schneider | |
| Przełącznik bliskości | Japonia OMRON | |
| System sterowania servo w trakcie lotu | Ameryka Emeson | |
| Płyty sterowania ruchem | Niemcy MKS-CT150 | |
| Koder obrotowy | Wuxi ruipu | |
| Napęd napędowy | Delta Tajwanu | |
| Interfejs człowieka-maszyny | Taiwan WEINVIEW lub MCGS | |
| Sprzęt do słonecznego | Chiny Shenzhen | |
| Komponenty pneumatyczne | Zhejiang sonorCSM | |
| Konwerter częstotliwości | Węgiel |
Szczegóły maszyny
Operacja
操作
1 Włączyć
2 E-STOP 急停
3 Wyłączyć 关机
4 Ręczne/Automatyczne/Samodzielne
5 Regulacja prędkości
Zmień język operacji: angielski lub 中文 ((chiński)
Włącz główny zasilacz
Kliknij przycisk "Włącz"
W trybie automatycznym maszyna musi być podłączona do podwójnej fasery, a maszyna automatycznie reguluje prędkość jazdy.
W trybie ręcznym prędkość pracy jest regulowana ręcznie za pomocą potencjometru (prędkość pracy powinna być nieco wyższa niż prędkość linii produkcyjnej)
Kliknij kontrolę cięcia NC
Ustawianie długości przetwarzania i ilości przetwarzania.
Kliknij przycisk "NC cutting start", przyspiesz, maszyna zacznie pracować.
Ustawienie nowej długości przetwarzania i ilości przetwarzania zmieni kolejność.
Środki ostrożności
Bezpieczeństwo obejmuje dwa aspekty: po pierwsze, bezpieczeństwo pracowników; po drugie, bezpieczeństwo maszyn.
1Operatorzy muszą najpierw przejść szkolenie zawodowe.
2Operatorzy muszą przejść szkolenie w zakresie bezpieczeństwa.
3Regularnie sprawdzaj elementy mocowania, zwłaszcza w przypadku ostrzy przekrojowych, aby zapobiec luzowaniu się i niepotrzebnym uszkodzeniom maszyny.
4Regularnie sprawdzaj stan pracy obracających się części maszyny, zwłaszcza stan pracy łożysk.
5Przy wymianie i regulacji ostrza przekrojowego należy nosić rękawiczki bezpieczeństwa, aby uniknąć obrażeń ostrzem.
6Kiedy maszyna pracuje normalnie, zakazane jest wchodzenie do maszyny, aby uniknąć wypadków i uszkodzenia maszyny.
7. Proszę zadbać o oprogramowanie i sprzęt części sterującej, i nie modyfikować lub dodawać lub odbierać je według woli.
8Nieprofesjonalistom zakazuje się naprawy maszyny.
Nasza firma
Opakowanie produktu
Częste pytania:
Q1: Czy jest pan firmą handlową czy producentem?
A1: Jesteśmy producentami.
P2: Czy macie własny zespół badawczo-rozwojowy?
A3: Mamy najlepszego profesjonalnego inżyniera i rygorystyczny system QA i QC.
Czy możemy być twoim dystrybutorem?
A4: Szukamy dystrybutora i agenta na całym świecie.
P5: Jak paczka?
A5:Folia bąbelkowa, tacka metalowa i opakowania drewniane
P6: Jak wygląda czas dostawy?
A6: To zależy od ilości, której potrzebujesz.
