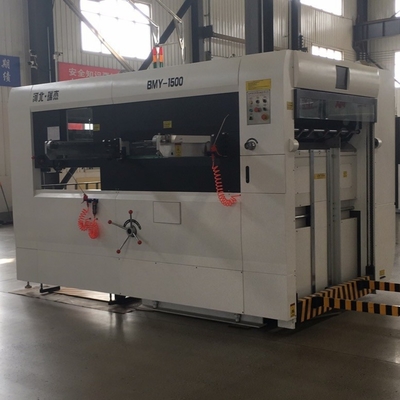

BMY-1500 Półautomatyczny Umrzeć.Wycinaniei CreasingMaszyna
I. Wprowadzenie do maszyny:
BMY-1500 Semi-Automatic Die Cutting and Creasing Machine jest głównym sprzętem do produkcji kolorowych pudełek, kartonów i papieru.
Nasza maszyna wyposażona jest w wysokiej intensywności uchwyt otwartych zębów, ogólnego swing przedniego przewodnika, automatycznego przewodnika pchnięcia, wysokiej precyzji struktury odstępów, pneumatycznej płycie blokady, sprzęgła pneumatyczna,ochrona przed przeciążeniem i automatyczne zbieranie papieru, sprawia, że odległość podawania papieru jest krótsza, precyzja pozycjonowania wysoka, cięcie matrycy stabilne, uporządkowanie zbierania papieru, może również robić cięcie matrycy bez chwytarki.
Ja...Ja.... Składniki i cechy:
1.Część podawania papieru: papier precode, platforma podawania papieru, ławka pneumatyczna.
Pre-kod papieru:Cylinder aluminiowy, prosty i szybki w obsłudze.i umieścić wózek z powrotem do platformy karmienia papieru do kontynuowania następnej pracy, gdy papier ustala dolną granicę.
Platforma karmienia papierem:Automatyczna odległość wznoszącego się kroku może być ustawiona zgodnie z ilością papieru, operacja jest łatwa i szybka.
Pneumatyczna ławka:Operator stoi na platformie roboczej, pneumatyczna regulacja wysokości maszyny zgodnie z różną wysokością operatora, łatwa w obsłudze, oszczędzając czas i wysiłek.
2Pozycjonowanie.częśćW przypadku:ront przewodnik, stronaprzewodnik.
Przewodnik z przodu:Całkowita przodu swing swinging boczny przewodnik mają niewielki wpływ na krawędzi papieru, wysoka precyzja pozycjonowania,z czterema zestawami precyzyjnych przełączników włókienniczych (znacznik Taiwan Riko), aby sprawdzić papier na miejscu i uniknąć marnowania papieru.
Przewodnik boczny:Można wybrać boczny przewodnik w oparciu o różne produkty, nie trzeba wymieniać komponentów, łatwe i szybkie dostosowanie.
Ciśnienie cięcia z maty może regulować ogólnie, a także może regulować krawędź przedniej chwytarki oddzielnie, ręczny reduktor jest wygodny i oszczędza pracę.
Złapki:Przyczepy wykonane są z wysokiej wytrzymałości precyzyjnego odlewu z twardego stopów aluminium, z dobrą sztywnością, lekkim materiałem, małą inercją, wysoką wytrzymałością,może precyzyjnie i płynnie przenosić papier w szybkim bieguUnikalny przedni przewodnik uchwytu, podwójne pozycjonowanie cięcia i krzywa biegów, niski hałas, wysoka precyzja i trwałość, krawędź uchwytu wynosi tylko 6 mm.
O masie przekraczającej 10 kgPodwójne wzmocnienie ramy blachy do cięcia maty przyjmuje pneumatyczne blokowanie i wiodącą szybę łożyska walcowego, wysoką bezpieczeństwo, łatwą obsługę.ramy płytek do cięcia na maty z płytką zawieszoną, sprawia, że pozycja płyty jest dokładna i mocna, i może być ponownie używana, może skutecznie zapobiegać przechyłkowi i odcięciu płyty obróbki.
Płyty stalowe do cięcia:70CR stalowa płyta przetworzona przez specjalną obróbkę cieplną, dobra płaskość, wysoka twardość, długa żywotność.łatwe i oszczędne w pracy.
Struktura przekładni:Nowa konstrukcja skrzyni przekładni sprawia, że wysokiej prędkości precyzyjne cięcie drutu.połączenie łożyska łożyska zmniejszy przestrzeń ruchu, uniknąć uderzenia worm sprzętu i robaka, wysokie ciśnienie cięcia, mają funkcję wysokiego ciśnienia.4 narożniki ruchomego platformy jest wyposażony w dekompresji bufor sprężyny i zmniejszyć zużycie maszyny, sprawia, że maszyna działa bardziej stabilnie.
Główna platforma, ruchoma platforma i górna platforma:Te kluczowe elementy wykonane są z wysokiej wytrzymałości, elastycznej żywicy żelaza, wysokiej wytrzymałości na rozciąganie i dobrej wytrzymałości.
Struktura przerywana:Korzystając z precyzyjnej struktury indeksowania równoległych ternary Cam, krzywa Cam jest specjalnie zaprojektowana, duży kąt przejściowy, aby uchwyt działał bardziej stabilnie.
Prędkość jazdy:Kontrola momentu obrotowego poprzez regulację ciśnienia powietrza, niskiego hałasu, dobrej pracy hamulcowej.
4. Część zbierająca papier:Zbieranie papieru automatycznie i ilościowo.
Papier do wyrównania z tyłu, papier do wyrównania z bokuAby zapewnić uporządkowane automatyczne podawanie papieru, konstrukcja maszyny do zbierania papieru jest prosta i szybka.trzy razy szybciej niż w trybie ręcznym, obsługa jest prosta i wygodna.Operator może monitorować papiery z tyłu z przodu maszyny.Może również pobrać próbki podczas pracy maszyny.Alarmuje automatycznie, gdy zbieracz papieru dotrze do polecenia, aby przypomnieć operatorowi o wymianie platformy zbierania papieru.
Papier ilościowy:Może ustawić dowolną wartość od 10 do 9999, wyłączy się automatycznie, gdy papier osiągnie ustawioną wartość.
5. Esterowanie elektryczneczęść:Mautor, PLC i interfejs człowiek-maszyna, elektroniczny system sterowania, wszelkiego rodzaju urządzenia ochrony bezpieczeństwa.
Silnik:Z importowanym Inwerterem Fuji bezstopniowy silnik regulacji prędkości, czyni główny silnik oszczędnym energią, niskim hałasem.Papierowe podawanie i zbieranie reduktor silnik wybierają importowany Tajwan elektromagnetyczny hamowanie silnik spowolnienia, o wysokiej skuteczności bezpieczeństwa, długiej żywotności i niskim poziomie hałasu.
PLC i interfejs człowiek-maszyna:Cyfrowy wyświetlacz prędkości i stanu pracy maszyny, główny silnik jest sterowany przez konwerter częstotliwości, sterowanie prędkością stopniową sprawia, że bieg jest bardziej stabilny.System wyświetlania interfejsu człowiek-maszyna może wyświetlać wszystkie warunki pracy, lokalizacji usterki w odpowiednim czasie i proponowanych rozwiązań.
System sterowania elektrycznego:Proces sterowania mikrokomputerem automatycznego sterowania i wykrywania w czasie rzeczywistym z podawania papieru, przesyłania papieru, cięcia matrycy, zbierania papieru.
Wszystkie rodzaje urządzeń zabezpieczających:Alarm w przypadku wystąpienia problemów i wyłączenie maszyny automatycznie w celu zapewnienia bezpieczeństwa ludzi.
6- Co?system układania:Fukład smarowania oczyszczonego iczassystem smarowania.
System smarowania przymusowego:Ciśnienie oleju i regulacja przepływu jest wygodna, upewnij się, że główny napęd podaży oleju normalnie i nie będzie wyłączyć maszyny podczas pracy.
Układ smarowania czasowego:Połączony z programowalnym sterownikiem gospodarza, sprawia, że funkcja smarowania sterowania automatycznie.Cal również lubrykacji oleju ilościowo i czasowoSystem smarowania czasu nie tylko zmniejsza hałas maszyny, ale również zapewnia stabilną pracę maszyny.
III.Parametry techniczne:
BMY-1500 Półautomatyczna maszyna do cięcia na maty
Pozycja | Parametry | |
Model | BMY-1500 | |
Środek obcinania | Prasowanie płytkowe | |
Maksymalny rozmiar papieru nadającego | 1510*1120 mm | |
Min rozmiar papieru nadającego | 450*550 mm | |
Maksymalny rozmiar cięcia drutu | 1490*1100 mm | |
Min. rozmiar uchwytu | 6 mm | |
Maksymalne ciśnienie cięcia | 320N/cm2 | |
Papier przetworzony | Płyty z kości słoniowej | 200-2000 g/ m2 |
Płyty faliste | 8 mm ((maksymalna grubość) | |
Precyzja cięcia matrycą | ±0,1 mm | |
Maksymalna prędkość cięcia drutu | 4500 arkuszy/h | |
Maksymalna wysokość stosu | 1400 mm ((powyżej poziomu) | |
Min. wysokość stosu | 1250 mm ((powyżej poziomu) | |
Całkowita moc | 13.5kw | |
Całkowita masa | 17.5T | |
Ogólna wielkość | 4200*2300*2250mm ((Nie wliczając pedału) |
IV. Główne części, materiały i urządzenia:
Nie, nie, nie. | Pozycja | Model | Producent | Wskazania |
1 | Koło robaka | ZQAL9-4 | /Wykreślam dochodzenie. | |
2 | Węgiel zakrzywiony | 40 Gr | Wysokofrekwencyjne gaśnięcie | |
3 | Węgiel | 40 Gr | Ogrzewanie, wysoka częstotliwość, szlifowanie | |
4 | Platformy | QT42-10 | Odlewy z żywicy do piasku | |
5 | Pudełko wersji | Podwójne wzmocnienie | ||
6 | Płyty stalowe | 70Cr | Dazhi, Hubei. | Twardość:HRC50-55 |
7 | Zęby chwytacze surowe | Duralumin | ||
8 | Łańcuch przesyłowy | Renold | Renold, Wielka Brytania | |
9 | Sprzęgło pneumatyczne | Yuyi, Włochy | ||
10 | Częstotliwość | Fuji | ||
11 | PLC | Vigor, Tajwan | ||
12 | Interfejs człowiek-maszyna | Samkoon | ||
13 | Silnik główny | Węgiel | Niemcy | |
14 |
Karmienie papierem silnik zbiórkowy |
Wanxin, Tajwan | ||
15 | łożyska ścieżkowe | JMC | Korea Południowa | |
16 | Wyniki badań | AIRTAC | Tajwan | |
17 | Przycisk | Schneider | ||
18 | Relaj | Schneider | ||
19 | Kontaktor | Fuji | ||
20 | Przełącznik optoelektroniczny | Omron | ||
21 | Przełącznik jazdy | Omron | ||
22 | Pompa olejowa | WLP, Tajwan | ||
23 | Przełącznik światłowodowy |
|
Preco, Tajwan |
