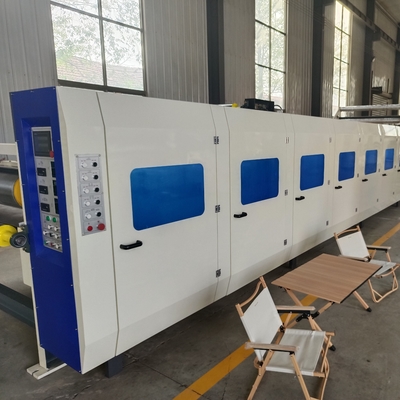

SM-F podwójne urządzenie do produkcji kartonu falistego o dużej prędkości
A.Parametry techniczne:
Szerokość robocza | 2200 mm | ![]() |
Prędkość projektowania | 200 m/min | |
Prędkość ekonomiczna | 120-200 m/min | |
Numer płyty | 600 mm × 16 sztuk | |
Długość sekcji chłodzącej | 5 metrów | |
Wymagania dotyczące temperatury | 160 ∼ 200°C | |
Ciśnienie pary | 00,8-1,3Mpa | |
Ciśnienie powietrza | 00,6 MPa | |
Siła robocza | 380V 50Hz 75KW |
B. Cechy konstrukcyjne:
★Maszyna dwustronna to przyklejony jednostronny papier falisty i papier twarzowy laminowany, podgrzewany ogrzewanie płyt, pasta kleju, stereotypy do produkcji płaskiego kartonu. ★Powierzchnia płytki gorącej jest obrócona szlifowaniem, szerokość płytki gorącej 600 mm,w sumie 16 sztuk płyty gorącej,stereotypy chłodzenia ministra 5m.Płytka gorąca jest wykonana przyjmując płytkę kontenerową,załączone świadectwo zbiornika ciśnieniowego i świadectwo kontroli.Wewnętrzne panele termiczne dla konstrukcji izolacyjnej przegrody,pływ pary w kształcie litery S,pary, funkcja separacji wody widoczna,poprawa wykorzystania pary. ★Płytka ciepła przyjmuje strukturę płytki ciśnienia pneumatycznego. ★Płyty cieplne płyty grzewczej kontrolują temperaturę w wielu sekcjach i posiadają wyświetlacz temperatury. ★Górna tkanina bawełniana jest automatycznie skupiana przez zawór pneumatyczny korygujący, a podwójny cylinder służy do sterowania S-formatowym urządzeniem naciągającym tkaninę bawełnianą.Ilość zaciskania jest duża. ★Poniższy pasek przyjmuje mechanizm napięcia pneumatycznego, struktura jest prosta i praktyczna, lewa i prawa część dolnego pasa przenośnego jest automatycznie korygowana i wyrównana,i można go również regulować ręcznie po obu stronach. ★Przewodnik skrzynki biegów stosujący niezależną strukturę, materiały z stali biegów o numerze ZG-500, stosowanie smaru biegów zanurzonego w oleju. ★Komponenty elektryczne wykorzystywane międzynarodowo znane marki, urządzenie stabilne i niezawodne. ★Główny silnik napędowy dla energii częstotliwości silnika, moment obrotowy o niskiej prędkości, szeroki zakres prędkości, niezawodny, łatwa konserwacja. ★Główny podstawa profilów wysokiej intensywności GB, solidna struktura, piękny wygląd, odpowiedni do pracy z dużą prędkością. |
C,parametry głównej części:
Nazwa części Rzemiosło |
Specyfikacja | Obsługa powierzchni |
Włókno gumowe z napędem górnym | ¢ 800 mm | Pozostałe, o masie nieprzekraczającej 10 kg |
Włókna gumowe o dolnym napędzie | ¢600mm | Pozostałe, o masie nieprzekraczającej 10 kg |
Włókno z pasem z napędem przednim i tylnym | ¢ 215 mm | Szlifowanie okrągłe, chromowanie, polerowanie |
Wrętki na najwyższe napięcie | ¢155mm | Szlifowanie okrągłe, chromowanie, polerowanie |
Górne rolki regulacyjne pasów | ¢ 130 mm | Szlifowanie okrągłe, chromowanie, polerowanie |
D,główne parametry dynamiczne:
Nazwa | Władza | napięcie | Częstotliwość |
Silnik napędu głównego | 75 kW | 380 V | 50 Hz |
E.Główne części marki i pochodzenia:
Numer seryjny | Nazwa głównych części | Marki lub miejsce pochodzenia | Wskazania |
01 | Szkielet główny | Profile produkcji Tiangang lub lai gang | Przewód nr 36 i wiązka I nr 16 |
02 | Płyta ścienna napędu | HeBei HanDan | Q345 |
03 | Płyty grzewcze | Tiangang lub Jigang | Płyty pojemnikowe Q235B |
04 | Silnik napędu głównego | Siemens Bed | Silnik częstotliwości 75 kW |
05 | Płyty bawełniane | ShenYang | Gęstość pajęczanej siatki: 9 mm |
06 | Pułapka | Armstrong z USA | Płyn |
07 | Urządzenia elektryczne niskiego napięcia | SIEMENS | Kontaktor, przekaźnik, przycisk |
08 | Komponenty pneumatyczne | AirTac lub sono | |
09 | Przekształcacz częstotliwości | SIEMENS | |
11 | łożyska | Japonia NSK | |
12 | łożyska z siedzeniem | Język FuJian |
Nasza firma
Opakowanie produktu
Częste pytania:
P1: Jak wygląda gwarancja maszyny?
A: Okres gwarancji: 12 miesięcy od daty wysyłki maszyny. Gwarancja nie będzie ważna, jeśli maszyna jest przedmiotem niewłaściwego użytkowania lub przypadkowej uszkodzenia lub błędu operatora.Dostarczymy części zamienneJeśli masz jakieś inne pytania, skontaktuj się z nami, a my odpowiemy za pomocą zdjęć i filmów produktu, aby wyjaśnić każdy szczegół.
Q2: Co powiesz na obsługę posprzedażną?
A: 1) TM online przez 24 godziny, także kontakt przez e-mail, skype, wechat, whatsapp itp.
2) Rozwiązywanie problemów z filmami/zdjęciami.
3) Roczna gwarancja na wymianę części zamiennych.
Q3: Czy to bezpieczne na płatności dla mnie, ponieważ jesteśmy pierwszą współpracą?
Odpowiedź: możemy zrobić zapewnienie handlowe na Alibaba, które gwarantuje otrzymanie produktów, akceptujemy również inne bezpieczne sposoby płatności, jak chcesz.
Q4: Jaka jest Twoja minimalna ilość zamówienia, możesz wysłać mi próbki?
O: Nasza minimalna ilość to 1 zestaw, ponieważ nasz produkt jest sprzętem maszynowym, trudno jest wysłać ci próbki, jeśli masz jakiekolwiek pytania dotyczące produktów,Proszę nie wahaj się skontaktować się z nami w celu uzyskania więcej szczegółów., chętnie przekażemy Państwu więcej informacji, takich jak specyfikacje, wideo itp.
