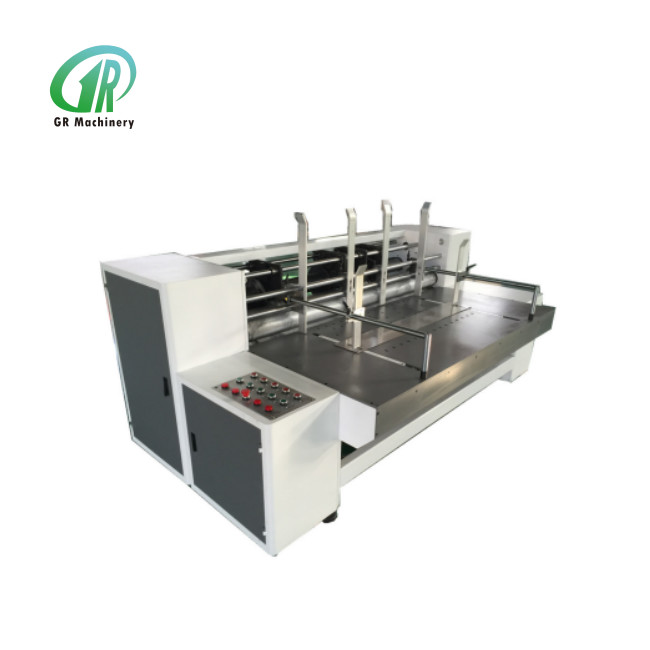

Automatyczna maszyna do formowania kartonów
Model | 2000 | |
Maksymalna prędkość maszyny | 80-100 sztuk/min | |
Maksymalna wielkość podawania (LxW) | 1600 x 600 mm | |
Min. wielkość karmienia ((LxW) | 500x180 mm | |
Min. przedział szczelinowania noża ujemnego ((AxB) |
150x50 mm |
|
Min. przedział szczelinowania noża dodatniego ((AxB) | 80x80 mm | |
Min. wysokość pudełka ((H) | 70 mm | |
Wymiar ((LxWxH) |
2700x1500x1280 mm |
|
Waga | 1500 kg |
- Ja.Wprowadzenie
Maszyna przyjmuje system podawania kartonu pomocniczego z adsorpcją próżniową (objętość powietrza jest regulowana), z funkcją, która może zakończyć szczelinowanie, cięcie kątowe, cięcie, zwinięcie itp.z kartonu falistego w jednym czasie- Głębokość szczelinowania tej maszyny jest zregulacja elektryczna, i wyposażony w odczyt skali.elektrycznykomputertyp 360 stopnidostosowanie, a górny i dolny dysk noża szczelinowego i skręcające koła mogą synchronicznie poruszać się w lewo lub w prawo, (uwaga: jakieś specjalne narzędzie do regulacji ruchu), jest łatwy w obsłudze i konserwacji, kompaktowy,który jest profesjonalistą w odniesieniu do małych kartonów.
II. Główne cechy struktury i funkcji
1. Rolka karmiąca papierem przyjmuje rolkę wzorowaną, ciśnienie rolki karmiącej przyjmuje ekscentryczną regulację koła z lewymi i prawymi ekscentrycznymi kółkami, może synchronicznie regulować ciśnienie.
2Wydział karmienia odbiciem przyjmuje obustronne i tylne rozbiórki do mocowania kartonu, aby uniknąć błędu szczelinowania, aby górna część kartonu była niewłaściwie ustawiona podczas pchania kartonu,może pasować do każdego rodzaju tektury o różnej jakości , a wysyłanie papieru stabilne i dokładne.
3. Noże do szczelinowania dyski przyjmują pełną stal przetworzona, noże do szczelinowania przyjmują piłozęby łukowe półkołowe noże do szczelinowania i usuwania odpadów, kartonu dostać się do rolki cięcia po szczelinowaniu,Noże do cięcia przecinają obie strony tektury.. (uwaga: koło tłoczące i noże do cięcia są zainstalowane w tym samym walcu, wygodne do regulacji)
4Karton jest wysyłany przez sześć wałów przesyłowych po wycięciu, wycięciu kątowym, zwinięciu i obcinaniu.Ta moc maszyny jest wyposażona w częstotliwości sterownika prędkości (prędkość jest regulowana swobodnie), przyjmując JTE przekształcacz częstotliwości.
5Ta maszyna przyjmuje elektryczną planetarną zmianę fazy biegów, aby regulować rozmiar kartonu, może regulować bez zatrzymania.
III. Struktura maszyny
1 - boczny przyrząd 2 - tylny przyrząd 3 - przedni przyrząd
(Rysunek A)
4 --- dysk noża 5 --- dysk do cięcia narożników 6 --- urządzenie do prasowania papieru
7 --- przedni panel przycisku 8 --- tylny panel przycisku
(Rysunek)B)
IV.Praca maszyny
1. Wybierz karton falisty, który chcesz przetworzyć, ustaw boczny zwrotnik (1 na rysunku A).przesuń dwa boczne rozbiórki (na rysunku A) w prawo lub w lewo , ustawić odległość pomiędzy dwoma bocznymi osłonami zgodnie z długością tektury, po zakończeniu ustawienia, zacisnąć śrubę i zamocować osłony.
2. Dostosowanie tylnego obrońcy (na rysunku A) metodą regulacji: rozwiń śruby w kręgu na rysunku poniżej, przesuń dwa tylne obrońce (na rysunku A) do przodu lub do tyłu,ustawić odpowiednie pozycje w zależności od szerokości tektury , po zakończeniu regulacji, zacisnąć śrubę i ustawić rozbiórki.
3. Dostosować przepustowość w zależności od grubości tektury: rozluźnić śruby w kręgu na zdjęciu poniżej, przesunąć przednie rozruszacze (3 na zdjęciu A) w górę i w dół,Aby odległość między dolną stroną baflera a stołem karmiącym wynosiła 1.5 razy grubsza niż karton. (podczas podawania kartonu, może sprawić, że dolny papier przejdzie i zatrzyma ostatnią sekundę)
4Zgodnie z grubością tektury, ustawić wolność rolków, kółek i noży, aby tektury były płynne.Metoda dostosowania: otwórz bramę bezpieczeństwa po lewej stronie maszyny, są trzy turbinki do regulowania robaków, najwyższy jest do regulowania odległości między rolkami karmienia,Środkowa to ustawienie odległości między skręcającymi się kółkami., najniższa jest do regulowania odległości między dyskami noża.
5Podłącz prąd, a maszyna zostanie naładowana.
6. Uruchom maszyny na przednim panelu przycisków (7 na rysunku B), jak na rysunku poniżej, na rysunku 1, maszyna jest wyłączona (w tym czasie naciśnięte jest przycisk "urgent stop "),Odłóżcie " nagły zatrzymanie "., a następnie włączyć wskaźnik mocy, nacisnąć główny komputer , aby uruchomić maszynę, główny komputer włączyć, jak na rysunku 2.
(rysunek 1)
(rysunek 2)
Front Panel przycisków
1. Ustawić karton na ustawionym stole do karmienia, ustawić trzy dyski z nożem do szczelinowania i jeden dysk z nożem do cięcia kątów,w zależności od prawidłowej pozycji szczelinowania i cięcia kątów kartonu. Sposób regulacji jest następujący: w tylnym panelu przycisków (8 na rysunku B), wyciągnij dwa przyciski: pozytywny wyciąg i ujemny wyciąg w kręgu rysunku 3,Obróć dysk noża i zrób dziurę w śruby na zewnątrz., jak pokazano na rysunku 4, rozwiń śruby za pomocą klucza francuskiego, a następnie jak na rysunku 5, obróć klucz francuski i przesuń dysk noża w prawo lub w lewo do odpowiedniej pozycji śluzowania lub cięcia narożnika,kiedy się przemieszczasz, górne i dolne tarcze noża i odpowiednie koło zwinięcia będą się poruszać synchronicznie.
(rysunek 3)
(rysunek 4)
(rysunek 5)
2. Ustawienie wysokości skrzynki: zgodnie z wysokością skrzynki, która zostanie wyprodukowana, w tylnym panelu przycisków (8 na rysunku B),używając dwóch przycisków (część okręgowa na zdjęciu poniżej), aby regulować odległość między nożem a nożem w dysku noża W każdym dysku noża znajduje się skala stopniowa, łatwa do dokładnej regulacji.
3. W przednim panelu przycisków (7 na rysunku B), jak na rysunku 6, naciśnij przycisk "Wykryj wentylator", "Wykryj wskaźnik wentylatora", aby uruchomić wentylator, obróć przycisk "Prędkość głównego komputera",Zwiększyć prędkość od zera.. Badanie wprowadzenia jednego kawałka tektury, zgodnie z rzeczywistą pozycją szczelinowania i cięcia narożnika, w celu regulacji fazy.przy użyciu dwóch przycisków kartonowa faza i kartonowa faza , które są zaokrąglone na rysunku 8, do regulacji.
(rysunek 6)
(rysunek 7)
(rysunek 8)
4Po zakończeniu regulacji można przenieść każde urządzenie do tłoczenia papieru (6 na rysunku B) między dwa dyski noża, jak na rysunku poniżej, a następnie rozpocząć produkcję masową kartonów.
Opcjonalna część regulacyjna w przypadku podawania kartonu z dużą długością lub dużą szerokością:
1. Gdy długość tektury jest duża, można przesunąć przednią obwodnicę (3 na rysunku A) w prawo lub w lewo.przesuń dwa przednie rozbiórki zasilające (3 na rysunku A)Po zakończeniu regulacji, przycisnąć śrubę i zamocować przód.
2. Kiedy szerokość kartonu jest duża, trzeba regulować zakres wysysający stołu karmienia: najpierw umieścić jeden kawałek kartonu na stole karmienia, i zrobić maszynę w stanie niskiej prędkości,sprawdź zasięg chodzenia płyty tłoczącej (część prostokąta na rysunku poniżej) . Upewnij się, że tablica tłocząca nie dotyka tektury, gdy tablica tłocząca przesuwa krawędź maszyny, wówczas może ona popchnąć tekturę i doprowadzić do jej przedłużenia.W razie potrzeby należy dostosować pozycję płyty tłoczącej., rozwiń śruby, które są zaokrąglone na poniższym obrazie, znajdź i odpowiednie otwór śruby w pozycji bardziej bocznej, zamocować płytkę tłoczącą.
V. Łatwo noszone części i metoda wymiany
1. Wymiana noża do szczelinowania i noża do cięcia narożników:
Jak widać na zdjęciu poniżej, rozwiń śrubę części, która musi zostać wymieniona, a następnie możesz zdjąć nóż, i zainstalować nowy nóż i naprawić śrubę.można przełączyć pozytywny lub negatywny w tylnym panelu przycisków (8 na rysunku B) , obrócić śrubę na zewnątrz, wygodne do zdjęcia.
2. Wymiana taśmy do zbierania odpadów: jak pokazano na poniższym zdjęciu, rozwiń śrubę w otworze za pomocą klucza francuskiego, a następnie możesz wyciągnąć taśmę stalową.
VI. konserwacja maszyn
1. Regularnie sprawdzać łożyska maszyny i czyścić raz na pół roku do jednego roku. Inne części połączenia, trzeba dodać olej silnikowy co pół roku.
2. Przed uruchomieniem maszyny sprawdź, czy w środku jest zanieczyszczenie, czy są jakieś zużyte lub uszkodzone części, po sprawdzeniu i żadnych nieprawidłowości, a następnie uruchomić maszynę.Maszyna powinna być czysta i uporządkowana przez długi czas..
VII. Gwarancja na maszynę i obsługa posprzedażna
1Ta maszyna ma roczną gwarancję na całą konstrukcję, nie licząc noży, gumowych rolków itp.z wyjątkiem łatwo zużywanych części i uszkodzeń spowodowanych nieprawidłową obsługą , jeśli pojawią się problemy z elementami elektrycznymi, biegami, łożyskami itp. częściami konstrukcyjnymi, dostarczymy wymienione części za darmo.
2Po upływie okresu gwarancyjnego, jeśli pojawią się uszkodzone lub zepsute części, zapłacimy za dostarczenie części zastąpionej.
3Dla wszystkich problemów operacyjnych, utrzymania itp. w produkcji, nasza firma zapewni rozwiązanie techniczne i pomoc naszym klientom za darmo.
