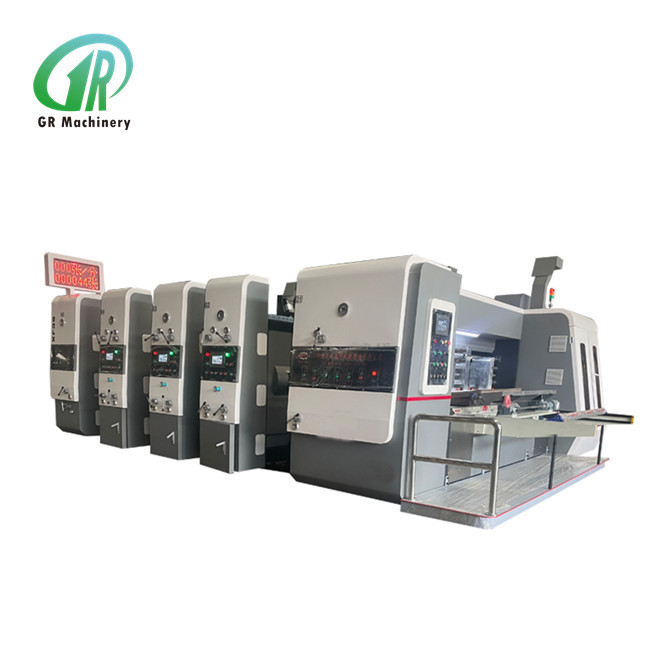

Automatyczna maszyna do cięcia sztancowego Lead Eage Feeder Flexo z nożem do dłutowania

Automatyczna maszyna do drukowania z nożem

Jednostka drukarska

1Rolowiec drukarski

1) Zewnętrzna średnica 410 mm.

2) Materiał ze stali, szlifowanie powierzchni, twardy chromowanie.

3) Korekta równowagi, płynna obsługa.

4) Rolety stałe koła ratchetowe, które montują płytę drukarską.

5) Należy zastosować rowkę płytki o całym formacie, nadającą się do wersji zawieszonej o długości 9 mm.

6) Ładowanie i rozładowywanie płyty drukarskiej, pozytywne i ujemne skręty za pomocą elektrycznego przełącznika stopniowego.

7) Ręczne ustawianie poprzeczne rolki drukarskiej, zakres 2-5 mm.

2. Drukowanie tłoczenie rolki

1) Zewnętrzna średnica 175 mm.

2) Szlifowanie powierzchni rur stalowych, twarde chromowanie.

3) Korekta równowagi, płynna obsługa.

4) Próżnię walca prasy drukarskiej reguluje się ręcznie za pomocą podwójnie biegunowego, samozablokowującego się workowego biegnika, a próżnię reguluje się za pomocą biegnika ekscentrycznego, oznaczonego skalą.

3. Anilox stalowy

1) Zewnętrzna średnica 215 mm.

2) Powierzchnia rur stalowych przyjmuje zaawansowany proces pokrycia chromowego, który jest twardy, gładki i odporny na zużycie.

3) kropka jest spójna, a atrament jest równomierny.

4) Zwiększenie trwałości płyty drukarskiej i gumowego walca.

5) W celu ręcznego regulowania otworu rolkowego aniloxu zastosowano dwustronną wolutę samoblokującą, do regulowania otworu zastosowano ekscentryczny rękaw stalowy, a skala jest oznaczona.

4. Gumowy rolnik

1) Zewnętrzna średnica 205 mm.

2) Powierzchnia stalowej rury pokryta jest gumową odporną na zużycie.

3) Specjalne szlifowanie w rolce gumowej, dobry efekt przenoszenia atramentu.

4) Podwójne pole samoblokujący się worm przekładnia ciało jest przyjęta do ręcznego regulowania przepustowości między anilox i gumowego rolka, a ekscentryczny przekładnia jest używany do regulacji przepustowości, a skala jest oznaczona.

5. Górny i dolny rolnik papierowy

1) Górny walcownik: średnica zewnętrzna 86 mm, rurociąg bez szwu, z czterema kółkami papierowymi.

2) Dolne walcowanie: średnica zewnętrzna 155 mm, bezszwowa rura stalowa, szlifowanie powierzchniowe, twardy chrom.

3) Wypróżnienie rolek papierowych jest regulowane ręcznie przez dwustronną samoblokową jednostkę zespół workowy, a wypróżnienie jest regulowane przez ekscentryczny zespół, oznaczony skalą.

6. Urządzenie regulacji fazy

1) Struktura urządzeń planetarnych.

2) Faza drukowania przyjmuje układ elektryczno-cyfrowego 360 stopniowego regulacji mikrokomputera LCD (regulowalny do pracy i zatrzymania).

3) Położenie boczne ręczne, odległość regulowana +/-5 mm.

4) Rolnik płyty druku przyjmuje mikroukładnik LCD do regulacji fazy, który może zresetować do zera i szybko regulować płytę z wysoką precyzją.

7System recyklingu atramentu

1) Pneumatyczna pompa membranowa, stabilne zasilanie atramentu, łatwe obsługi i konserwacji.

2) Filtr atramentowy, zanieczyszczenia filtracyjne.

8. Urządzenie do ustawiania fazy druku

1) Mechanizm hamulcowy pneumatyczny.

2) W przypadku oddzielenia jednostek lub w trakcie regulacji fazowej mechanizm hamulcowy ogranicza obrót maszyny, utrzymuje punkt stały pierwotnej pozycji biegów.

Jednostka rozgrzewająca (pełna regulacja komputerowa)

1. Komputer dotykowy jest przyjmowany

Za pośrednictwem PLC i kodera obrotowego można wykonywać automatyczne wykrywanie i regulację.

2Pełna regulacja komputera.

Oprócz korzystania z ekranu dotykowego komputera, należy regulować kierunek osiowy i wysokość pudełka każdego siedzenia cięcia za pomocą sterownika sterowania i kodera obrotowego.Elektryczne przyciski sterujące można również użyć do regulacji kierunku osiowego każdego siedzenia cięcia i wysokości pudełka.

3. Ustawienie fazy śluzowania

1) Ustawianie fazy rozbijania przyjmuje kontrolę konwersji częstotliwości na ekranie dotykowym PLC oraz elektryczną cyfrową regulację 360° (można regulować ruch i zatrzymanie).

2) Urządzenie ustawiające fazę zerową w celu zapewnienia stałej pozycji gniazda.

4. Sekcja przedwstępna

1) Przekraczanie średnicy wału 110 mm, przyjmowanie wysokiej jakości bezszwowej rury stalowej.

2) Koło wstępnie zwiększające przyjmuje zaawansowaną technologię, aby poprawić duże koło wstępnie zwiększające, tak, że karton nie zostanie złamany podczas zgięcia linii.

5. Sekcja koła zwrotnego

1) Średnica walcowania jest 124 mm, przyjmuje się wysokiej jakości bezszwową rurę stalową.

2) Koło skręcające przyjmuje zaawansowaną technologię. Koło górne jest wykonane z kleju żywicy o wysokiej twardości i rowków w środku.linia deski nie ucieka od nachylenia.

3) Pozycja osiowa kółka wiertniczego, kółka wiertniczego wstępnego i dysku cięcia szczelinowego jest automatycznie regulowana synchronicznie za pomocą precyzyjnej śruby kulkowej.

4) Przyjmuje się niższą regulację rolka koła zwrotnego, rolkę przedwzrostną i ostrze szczelinowe, regulowaną strukturę rękawów ekscentryczności, aby uczynić strukturę kompaktową,łatwe do regulacji i dokładne pozycjonowanie;

5) Regulowanie dolnej odległości rolka koła zwrotnego, rolka zwrotnego i ostrza szczotkowania jest regulowane ręcznie przez dwupalną samoblokującą się karoserię koła robaka,i odległość jest regulowana za pomocą biegów ekscentrycznych i oznaczona skalą.

6. przedpłaszczanie, cięcie i szczotkowanie siedzenia ostrza

1) Górna średnica walca szczelinowania wynosi 156 mm, bezszwowa rurka stalowa, dwa razy szlifowanie, twarda pokrycie chromowe powierzchni, płynnie porusza się.

2) Dolna średnica walca szczelinowania wynosi 156 mm, bezszwowa rurka stalowa, dwa razy szlifowania, twarda powierzchnia chromowana, płynnie poruszająca się.

3) Precyzyjne obróbki górnego dysku ostrza szczelinowego.

4) Elektryczna regulacja synchronicznej pozycji osiowej górnego i dolnego dysku ostrza szczelinowego, koła zwinięcia, dysku noża zcinkowego i koła z przedszczelinowym.

5) Jednorazowe podwójne ostrza, regulacja wysokości pudełka przyjmuje wewnętrzną strukturę elektrycznego sterowania zębami, tak aby olej smarowy nie łatwo zanieczyszczał karton.I ustawienie wysokości pudełka ma elektroniczne urządzenie ochrony przed zderzeniami, nie uszkodzą maszyny.

6) Mechanizm przejściowy płyty przewodniej przyjmuje konstrukcję połączenia precyzyjnej śruby kulkowej i liniowej osi optycznej, z elastycznym ruchem i dokładnym pozycjonowaniem.

7. Mechanizm regulacji fazy przedziału

1) Struktura urządzeń planetarnych.

2) Faza śluzowania jest sterowana przez komputer i elektryczny cyfrowy 360 ° regulowany (ruch i zatrzymanie wszystkie mogą być regulowane).

8. Przełącznik sterowania

Panel sterowania wyposażony jest w 6-calowy ekran dotykowy, który ułatwia regulację wielkości szczelin.

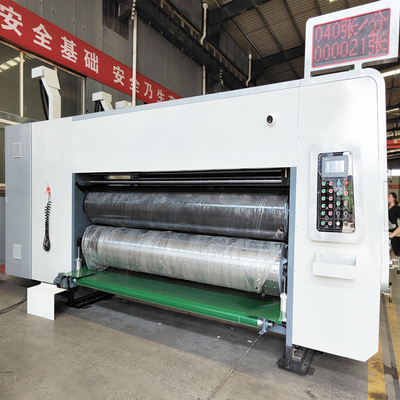

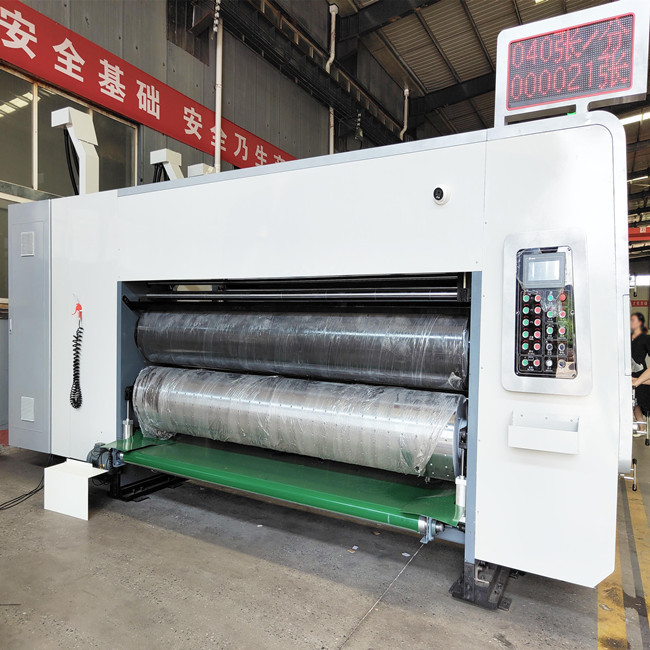

Jednostka do cięcia ciosów

1Koła zwrotne

1) Średnica walca wynosi 110 mm bezszwodowa rurka stalowa, przez dwa razy szlifowania, twarda powierzchnia chromowana, porusza się płynnie.

2) Wypróżnienie koła zwrotnego jest regulowane ręcznie przez dwustronną, samoblokowaną skrzynię koła robaka, a wypróżnienie jest regulowane za pomocą koła ekscentrycznego, oznaczonego skalą.

2Wręcze do cięcia na maty

1) Średnica dolnej rolki do cięcia jest 360 mm standardowa rolka do cięcia, która jest wykonana ze stali stopowej odlewy odśrodkowej z wysoką precyzją szlifowania.Jest on wyposażony w zwojowe urządzenie do zaciskania.

2) Średnica rolka z gumowego maty jest 388,9 mm, wysokiej jakości 45 # wykończenie stalowe, korekta równowagi, twarde chromowanie.Matka gumowa przyjmuje markę Depair z Niemiec - odporny rękaw gumowy z poliuretanu z gładkim nacięciem, wygodna instalacja i ponad 8 milionów razy cięcia.skutecznie wydłużyć żywotność poduszki gumowej, odległość ruchu wynosi 30 mm, urządzenie automatycznej kompensacji prędkości liniowej, sprawiają, że cięcie matrycy nieograniczone pętli działa w kierunku obwodowym, aby zużycie matki gumowej było bardziej jednolite.gdy zmiana średnicy miękkiego rolka, automatyczne kompensowanie śledzenia, bez ręcznej regulacji, zapewniają, że wielkość każdej partii kartonów do cięcia do całkowicie spójnej,i urządzenie oddzielające rolki do cięcia za pomocą maty jest wyposażone w cylinder, gdy nie podawać kartonu i jałowego, górne i dolne dwa rolki będą oddzielać, zmniejszyć zużycie gumowej matki i ostrza.żywotność modułu wycieraczki i łopatek gumowych jest znacznie wydłużona.

3) Automatyczny mechanizm szlifowania rolki gumowej, naprawa i polerowanie zużytymi poduszkami gumowymi wielokrotnie.Światło alarmowe wciąż miga, gdy gumka jest naprawiana.

4) System oczyszczania: przedni i tylni wałek wybrukowania jest przyciskiwany do pasa przez silnik spowalniający, a odpady papieru są całkowicie usuwane,aby maszyna nie była dotknięta akumulacją odpadów papieruZnacznie poprawiona jest wydajność pracy.

3Struktura regulacji fazy walcowników do cięcia maty

1) Struktura urządzeń planetarnych.

2) Faza cięcia maty przyjmuje układ LCD z elektrycznym cyfrowym ustawieniem 360 stopni (regulowalny do pracy i zatrzymania).
