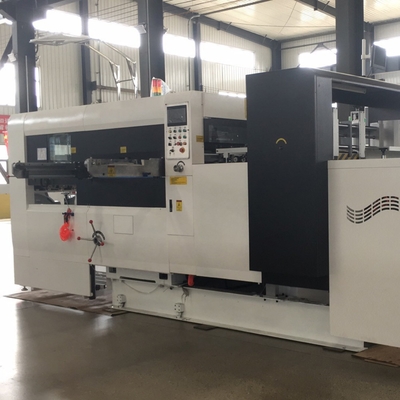

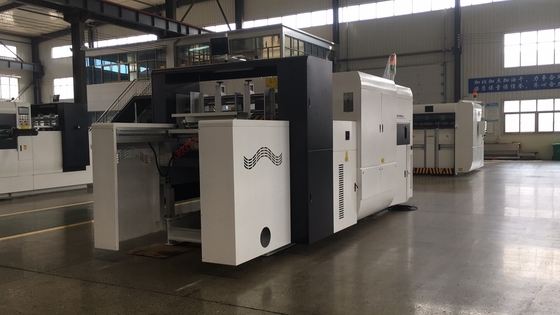

Automatyczna maszyna do sztancowania i bigowania MY1500 z podajnikiem ołowianej krawędzi
Opis |
1.Podajnik krawędzi ołowiu (pod podajnikiem ssącym)
1) Wyposażony w podajnik ołowianej krawędzi, może zapobiec uszkodzeniu kartonu przez czarne koła.
2) Niezależny siłownik serwo może zapewnić wysłanie kartonu we właściwą pozycję i uniknąć zderzenia na papierze
3) Wentylator ssący o dużej mocy i dostosowany system wiatrowy działają na tekturę falistą 3-9 mm.
2.Stół do karmienia
1) Regulowane koła szczotki i koła dociskowe, aby zapewnić precyzyjną pozycję do wejścia do układania z przodu iz boku.
2) Zaawansowane układanie rejestracji typu „push and pull” może zapewnić precyzję wykrawania.
3) System wykrywania lekkiego ułożenia Rikko z przodu zapobiega przesuwaniu się ukośnego papieru w korpusie głównym.
4) Podnoszenie ramy koła szczotki jest kontrolowane przez cylinder.Łatwy w obsłudze.
3. Główny korpus
1. Zastosuj automatyczny centralny system smarowania i ustaw system smarowania łańcucha głównego za pomocą HMI.
2. Opatentowany system amortyzacji konstrukcji może przedłużyć żywotność korpusu głównego i zwiększyć ciśnienie.
3. Przerywana skrzynia biegów wyprodukowana na Tajwanie może zapewnić dokładną rejestrację i zmniejszyć atak chwytaka.
4. Sekcja ściągania izolacji
1) Struktura ruchu o podwójnym działaniu z górną i dolną ramą do ściągania izolacji ułatwia wymianę matrycy.
2) Model wykrawacza męskiego / żeńskiego jest dostępny dla różnych kartonów.
3) Dopasuj do systemu rejestracji linii środkowej w obszarze sztancowania, ten sam system znajduje się w sekcji usuwania izolacji. Dokładne pozycje mogą zwiększyć wydajność produkcji.
4) System usuwania odpadów z przedniej krawędzi chwytaka zapewniający wyższą wydajność produkcji.
5. Część sztancująca i system dostarczania
1) Pościg sztancujący zamocowany dokładnie za pomocą pneumatycznego systemu blokującego.
2) Płyta sztancująca jest wkładana i wyjmowana za pomocą pływającego powietrza.
3) Elektryczny układ sprzęgła głównego łańcucha może zapewnić stabilność łańcucha, gdy jest on zatrzymywany przy dużej prędkości.
4) Łańcuch główny i łańcuch pomocniczy są okresowo smarowane przez PLC.
5) Okno ochronne wykrawania może utrzymywać główny korpus w czystości.
6) Lekkie i trwałe chwytaki ze stopu aluminium z łańcuchem Renold UK lub IWIS GERMANY zapewniają dokładność.
6. Część zbierająca papier
1) Papier wyrównujący z powrotem, papier wyrównujący z boku, aby zapewnić uporządkowane automatyczne podawanie papieru, struktura maszyny do zbierania papieru jest prosta, szybka w obsłudze.Tylne wyrównywanie papieru regulowane elektrycznie, trzy razy szybsze niż obsługa ręczna, operacja jest prosta i wygodna. Operator może monitorować tylne wyrównywanie papieru przed maszyną. Tylne wyrównywanie papieru jest wyposażone w podwójny przełącznik wykrywania, aby monitorować papier w kolejności.Może również pobierać próbki podczas pracy maszyny. Automatycznie zaalarmuje, gdy zbieranie papieru osiągnie zamówienie, aby przypomnieć operatorowi o wymianie platformy zbierającej papier.
2) Papier ilościowy: Można ustawić dowolną wartość od 10 do 9999, wyłączy się automatycznie, gdy papier osiągnie ustawioną wartość.
Parametry |
Itemp | Parametry |
Model | MY-1500 |
Rodzaj wykrawania | Tłoczone płaskie wykrawanie (dolna strona jest ruchoma, a górna strona jest nieruchoma) |
Maksymalny rozmiar przesyłanego papieru | 1510*1120 mm |
Minimalny rozmiar przesyłanego papieru | 450*400 mm |
Maksymalny rozmiar wykrawania | 1490*1100 mm |
Minimalny rozmiar chwytaka | 6-8 mm |
Maksymalne ciśnienie cięcia | 380 N/cm² |
Papier przetworzony | Tektura falista: 1-10mm |
Maksymalna prędkość cięcia sztancowego | 5000 arkuszy/godz |
Maksymalna wysokość stosu karmienia | 1400 mm (powyżej poziomu) |
Minimalna wysokość stosu karmienia | 1250 mm (powyżej poziomu) |
Moc silnika głównego | 11 kw |
Całkowita moc | 18 kw |
Waga całkowita | 16,5 T |
Całkowity rozmiar | 6900*2500*2346mm (bez platformy i papieru wstępnego) |
8100*4400*2346mm (z platformą i papierem wstępnym) |
Pakowanie i wysyłka |
1. Przyjmuje opakowanie odporne na wilgoć i wstrząsy, które nadaje się do transportu dalekobieżnego.
2. Transport i różne rodzaje warunków pogodowych.Pełen zestaw do konserwacji i eksploatacji.
3. Instrukcje są dołączone.
