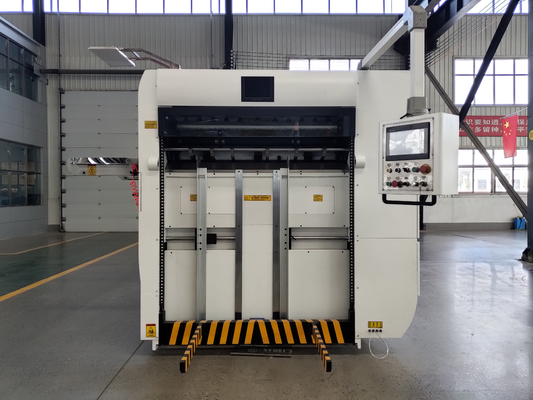

Półautomatyczna maszyna do sztancowania i bigowania 220/380/415 V BMY1500

1 zestawy
MOQ
To be negotiated
Cena £
Półautomatyczna maszyna do sztancowania i bigowania 220/380/415 V BMY1500
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Gwarancja: 1 rok
Rodzaj: Półautomatyczny
Stan: Nowy
Zapewniona obsługa posprzedażna: Wsparcie online, wsparcie techniczne wideo
Stosowanie: Nóż
Kolor: Biały, szary
Napięcie: 220/380/415 V
Typ napędzany: Elektryczny I Pneumatyczny
Podkreślić:

półautomatyczna maszyna do sztancowania i bigowania

,

maszyna do sztancowania i bigowania 415 V

,

maszyna do sztancowania i bigowania 380 V

Podstawowe informacje
Miejsce pochodzenia: Hebei, Chiny
Nazwa handlowa: GR
Orzecznictwo: CE,ISO
Numer modelu: BMY1500
Zapłata
Szczegóły pakowania: Opakowanie z drewnianą skrzynką (opcjonalnie) lub dobrze zapakowane opakowanie z folii z tworzywa sz
Czas dostawy: 30-50 dni
Zasady płatności: L/C, T/T, Western Union, MoneyGram
Możliwość Supply: 10 zestawów/miesiąc
opis produktu

BMY1500 Półautomatyczna maszyna do sztancowania i bigowania

Opis

Półautomatyczna maszyna do sztancowania i bigowania BMY-1500 jest głównym wyposażeniem do wykonywania kolorowych pudełek, kartonów i znaków towarowych papieru.

Nasza maszyna wyposażona jest w otwarte zęby chwytaka o dużej intensywności, ogólną przednią prowadnicę wahadłową, automatyczną prowadnicę pchającą, precyzyjną strukturę interwałową, pneumatyczną płytkę blokującą, pneumatyczne sprzęgło, zabezpieczenie przed przeciążeniem i automatyczne zbieranie papieru, skraca odległość podawania papieru, precyzja pozycjonowania jest wysoka, sztancowanie stabilne, porządek zbierania papieru, może również wykonywać sztancowanie bez chwytaka.





1. Część podająca papier:Papier do wstępnego kodowania, platforma podawania papieru, pneumatyczny stół.



Przed-papier kodowy:Cylinder kątowy aluminiowy, łatwy i szybki w obsłudze.Operator musi umieścić przetworzony papier na wózku z kodem wstępnym i umieścić wózek z powrotem na platformie podawania papieru, aby kontynuować następną pracę, gdy papier ustawi dolny limit.

Platforma podawania papieru:Automatyczną odległość kroku wzrostu można ustawić zgodnie z ilością papieru, operacja jest łatwa i szybka.Charakteryzuje się krótszą odległością karmienia i niską pracochłonnością.

Ławka pneumatyczna:Stojak operatora na platformie roboczej, pneumatyczna regulacja wysokości maszyny w zależności od wysokości operatora, łatwa w obsłudze, oszczędzająca czas i wysiłek.

Pozycjonowanieczęść: frond przewodnik, Stronaprzewodnik.

Przednia prowadnica:Ogólna przednia wahadłowa prowadnica boczna ma niewielki wpływ na krawędź papieru, wysoką precyzję pozycjonowania, z czterema zestawami precyzyjnych przełączników światłowodowych (marka Tajwan Riko), aby sprawdzić papier na miejscu i uniknąć marnowania papieru.

Prowadnica boczna:Możesz wybrać prowadnicę boczną w oparciu o różne produkty, bez konieczności wymiany komponentów, łatwo i szybko dostosować.

Wycinanie matrycoweczęść:chwytaki, rama z blachy do wykrawania, stalowa płyta do wykrawania, konstrukcja przekładni, platforma dolna hosta, platforma ruchoma i platforma górna, konstrukcja przerywana, pneumatyczny hamulec sprzęgła.

Ciśnienie sztancowania może być ogólnie regulowane, a także może oddzielnie regulować przednią krawędź chwytaka, ręczny reduktor jest wygodny i oszczędza pracę.

Chwytaki:Chwyty wykonane są z precyzyjnego odlewania twardego stopu aluminium o wysokiej wytrzymałości, o dobrej sztywności, lekkim materiale, małej bezwładności, wysokiej wytrzymałości, mogą dokładnie i płynnie przenosić papier przy dużej prędkości.Unikalna przednia prowadnica chwytaka, podwójne pozycjonowanie wykrojnika i krzywa pracy krzywki, niski poziom hałasu, wysoka precyzja i trwałość, krawędź chwytaka ma tylko 6 mm.

Rama arkusza sztancującego:Podwójne wzmocnienie ramy blachy do wykrawania przyjmuje pneumatyczną blokadę i szynę prowadzącą z łożyskiem tocznym, wysokie bezpieczeństwo, łatwą obsługę. Pływająca płyta z twardego stopu aluminium, rama z blachy do wykrawania z płytą wieszaka, sprawia, że ​​płyta jest pozycjonowana dokładnie i mocna, i może być ponownie wykorzystana, może skutecznie zapobiegać wypadaniu i odrywaniu się płyty wykrawającej.

Płyta stalowa do sztancowania:Blacha stalowa 70CR poddana specjalnej obróbce cieplnej, dobra płaskość, wysoka twardość, długa żywotność.Spersonalizowany system edycji dymu z poduszką powietrzną sprawia, że ​​​​pchanie i wysuwanie stalowej płyty jest łatwe i pracochłonne.
Struktura transmisji:Nowa konstrukcja przekładni umożliwia precyzyjne cięcie z dużą prędkością.Główny napęd przyjmuje przekładnię ślimakową i specjalnie zaprojektowaną konstrukcję korbowodu wału korbowego, połączenie tulei łożyska zmniejszy przestrzeń ruchu, uniknie uderzenia przekładni ślimakowej i ślimaka, wysokiego ciśnienia wykrawania, ma funkcję wysokiego ciśnienia.4 rogi ruchomej platformy są wyposażone w sprężynę buforową dekompresyjną i zmniejszają zużycie maszyny, dzięki czemu maszyna pracuje bardziej stabilnie.
Hostuj dolną platformę, ruchomą platformę i górną platformę:Te kluczowe elementy wykonane z odlewu piaskowego z żeliwa sferoidalnego o wysokiej wytrzymałości, wysokiej wytrzymałości na rozciąganie i dobrej ciągliwości.
Przerywana struktura:Wykorzystując wysoce precyzyjną, równoległą trójskładnikową strukturę indeksowania krzywek, krzywa krzywki jest specjalnie zaprojektowana, duży kąt obrotu, zapewnia bardziej stabilną pracę chwytaka.
Pneumatyczny hamulec sprzęgła:Kontroluj przenoszący moment obrotowy, regulując ciśnienie powietrza, niski poziom hałasu, dobrą skuteczność hamowania.Automatyczne wyłączanie maszyny, gdy maszyna jest chroniona przed przeciążeniem, aby uniknąć wypadku.


4.Część zbierająca papier:Automatyczne i ilościowe zbieranie papieru.

Papier wyrównujący z tyłu, papier wyrównujący z bokuaby zapewnić uporządkowane automatyczne podawanie papieru, struktura maszyny do zbierania papieru jest prosta, szybka w obsłudze.Tylne wyrównywanie papieru regulowane elektrycznie, trzy razy szybsze niż obsługa ręczna, operacja jest prosta i wygodna. Operator może monitorować tylne wyrównywanie papieru przed maszyną. Tylne wyrównywanie papieru jest wyposażone w podwójny przełącznik wykrywania, aby monitorować papier w kolejności.Może również pobierać próbki podczas pracy maszyny. Automatycznie zaalarmuje, gdy zbieranie papieru osiągnie zamówienie, aby przypomnieć operatorowi o wymianie platformy zbierającej papier.
Artykuł ilościowy:Można ustawić dowolną wartość od 10 do 9999, wyłączy się automatycznie, gdy papier osiągnie ustawioną wartość.



Półautomatyczna maszyna do sztancowania i bigowania 220/380/415 V BMY1500 0


5. misterowanie elektryczneczęść:Motor, PLC i interfejs człowiek-maszyna, elektroniczny system sterowania, wszelkiego rodzaju urządzenia zabezpieczające.
Silnik:Z importowanym silnikiem bezstopniowej regulacji prędkości falownika Fuji, główny silnik oszczędza energię, niski poziom hałasu.Silnik reduktora podawania i zbierania papieru wybiera importowany silnik hamowania elektromagnetycznego z Tajwanu, o wysokim poziomie bezpieczeństwa, długiej żywotności i niskim poziomie hałasu podczas pracy.
PLC i interfejs człowiek-maszyna:Cyfrowy wyświetlacz prędkości i stanu pracy maszyny, silnik główny jest sterowany przez przetwornicę częstotliwości, bezstopniowa regulacja prędkości sprawia, że ​​praca jest bardziej stabilna.System wyświetlania interfejsu człowiek-maszyna może wyświetlać wszystkie rodzaje warunków pracy, terminową lokalizację usterek i proponowane rozwiązania.
Elektryczny układ sterowania:Proces sterowania mikrokomputerem automatycznego sterowania i wykrywania w czasie rzeczywistym od podawania papieru, przesyłania papieru, sztancowania, zbierania papieru.
Wszystkie rodzaje urządzeń zabezpieczających:Alarm klaksonu, gdy wystąpiły problemy, i automatycznie wyłącza maszynę, aby zapewnić bezpieczeństwo ludzi.


6system smarowania:Fwymuszony układ smarowania iwyczucie czasusystem smarowania.

Wymuszony układ smarowania:Regulacja ciśnienia oleju i natężenia przepływu jest wygodna, należy upewnić się, że olej do głównego napędu dostarczany jest normalnie i nie wyłącza się podczas pracy maszyny.
Układ smarowania rozrządu:Połączony z programowalnym kontrolerem hosta, automatycznie steruje funkcją smarowania.Łańcuch transmisyjny smarowany pędzlem olejowym i ma osłonę olejową do utrzymania czyszczenia maszyny, cal również smaruje olejem ilościowo i czasowo, unikaj uszkodzenia maszyny z powodu braku ręcznego podawania.Układ smarowania rozrządu nie tylko zmniejsza hałas maszyny, ale także zapewnia stabilną pracę maszyny.





Parametry

Przedmiot Parametry
Model BMY-1500
Sposób sztancowania Tłoczone płaskie wykrawanie (dolna strona jest ruchoma, a górna strona jest nieruchoma)
Maksymalny rozmiar przesyłanego papieru 1510*1120mm
Minimalny rozmiar przesyłanego papieru 400*400mm
Maksymalny rozmiar wykrawania 1490*1100mm
Minimalny rozmiar chwytaka 6-8mm
Maksymalne ciśnienie cięcia 380 N/cm²
Papier przetworzony Deska z kości słoniowej 200-2000g/m²
Tektura falista 10 mm (maksymalna grubość)
Precyzja cięcia ±0,1 mm
Maksymalna prędkość cięcia sztancowego 5000 arkuszy/godz
Maksymalna wysokość stosu karmienia 1400mm (powyżej poziomu)
Minimalna wysokość stosu karmienia 1250mm (powyżej poziomu)
Całkowita moc 14kw
Waga całkowita ok.17 ton
Całkowity rozmiar 4500*4250*2250mm (w tym pedał)

Pakowanie i wysyłka

1. Przyjmuje opakowanie odporne na wilgoć i wstrząsy, które nadaje się do transportu dalekobieżnego.

2. Transport i różne rodzaje warunków pogodowych.Pełen zestaw do konserwacji i eksploatacji.

3. Instrukcje są dołączone.
