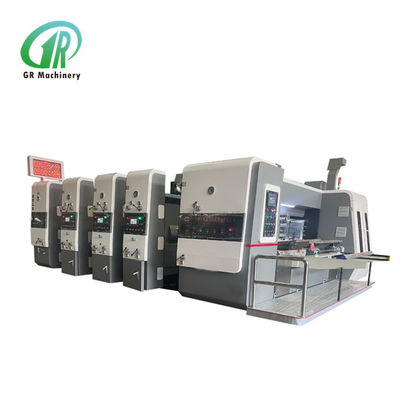

4 kolory Maszyna do druku fleksograficznego z tektury falistej z wykrawaniem 250 sztuk / min

Maszyna do druku 4 kolorystycznego kartonu falistego Flexo z wycinaniem gniazdkowym

Opis produktu:

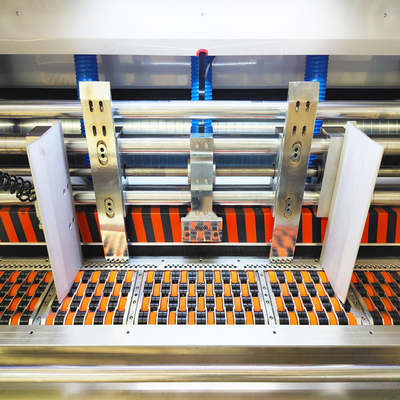

Część podajnika:

1. Podsycacz krawędzi ołowiu:
1) Cztery rzędy koła typu system zasilający krawędź, prosta obsługa, wysoka precyzja.
2) Koła o wiodącej krawędzi mają markę Maxdura z Tajwanu, trwałe, odporne na zużycie.
3) wentylator o pojemności 7,5 kW, wysysacz powietrza, podawanie papieru pomocniczego, zgodnie z stopniem gięcia deski, regulowana objętość powietrza, aby zapewnić płynne podawanie papieru.
4) Pozycje lewego i prawego odbiornika regulowane są elektrycznie przez szrubę, która jest wygodna i szybko regulowana.Pozycja górnego i dolnego otworu przedniego osłony jest regulowana ręcznie oddzielnie.
5) Z funkcją skoków, wybierz funkcję skoków według potrzeb w celu zapewnienia przetwarzania dużych płyt.Podnoszenie papieru i zrzucanie papieru przyjmują cylinder, aby szybko popchnąć działanie i zaoszczędzić wysiłek.
6) Maszyna gospodarza przyjmuje sterowanie konwersją częstotliwości maszyna zaczyna, działa płynnie, i może zaoszczędzić 30% energii.
7) Wyposażony w przełącznik sterowania blokadą, który jest podłączony do jednostki cięcia matri, w celu uzyskania nagłego zatrzymania, zatrzymania karmienia lub wznowienia karmienia, biegania do przodu i do tyłu, biegania fazowego każdej jednostki,i bardziej humanizowanej operacji.
8) Ramowanie papierowe może elektrycznie kontrolować ruch pozycji, przyspieszyć regulację.
9) Urządzenie do usuwania pyłu: wyposażone w wysokiej jakości szczotkę i wentylator do usuwania pyłu o mocy 4 kW, może usunąć zanieczyszczenia na powierzchni druku kartonu w dużych ilościach i poprawić jakość druku.
10) Ręczna regulacja pozycji tylnego osłony.
11) Licznik, zestaw i wyświetlacz podawania papieru ilość produkcji.

2. Oddzielenie i połączenie jednostek.
1) Elektryczny układ sterujący jest oddzielony i łączony z dzwonkiem alarmowym, a alarm będzie ciągle wybrzmiał podczas podróży w celu zapewnienia bezpieczeństwa operatorów.
2) Wał przesyłowy jest wyposażony w sprzęgło bezpieczeństwa, aby uniknąć uszkodzenia maszyny w wyniku nieprawidłowej pracy (jeśli maszyna nie jest zablokowana, maszyna gospodarza nie może uruchomić pracy).
3) Pneumatyczne urządzenie blokujące.
4) Urządzenie zabezpieczające uruchomienie silnika hosta.
3. Rolka papierowa
1) Zewnętrzna średnica to 155 mm.
2) Bezszwowa rurka stalowa, pokryta gumą odporną na zużycie i zrównoważoną korektą.
3) Średnica dolnej rolki wyrazistej jest 155 mm i chromowana.
4) Wypróżnienie rolków papierowych jest regulowane ręcznie przez dwustronną samoblokową obudowę koła robaka, a wypróżnienie jest regulowane przez koło ekscentryczne, oznaczone skalą.
4/ Automatyczne przywrócenie urządzenia do zera.
1) Jednostka zasilająca, jednostka drukarska są automatycznie zresetowane do zera.
2) Ogólnie rzecz biorąc, karton jest wyposażony w urządzenie automatycznego zerowania, które może być regulowane do prawidłowej pozycji przez dwa kawałki kartonu drukowania testowego, w celu zmniejszenia marnotrawstwa kartonu.

Jednostka drukarska:
1Rolowiec drukarski
1) Zewnętrzna średnica 410 mm.
2) Materiał ze stali, szlifowanie powierzchni, twardy chromowanie.
3) Korekta równowagi, płynna obsługa.
4) Rolety stałe koła ratchetowe, które montują płytę drukarską.
5) Należy zastosować rowkę płytki o całym formacie, nadającą się do wersji zawieszonej o długości 9 mm.
6) Ładowanie i rozładowywanie płyty drukarskiej, pozytywne i ujemne skręty za pomocą elektrycznego przełącznika stopniowego.
7) Ręczne ustawianie poprzeczne rolki drukarskiej, zakres 2-5 mm.
1. Drukowanie prasowanie rolki
1) Zewnętrzna średnica 175 mm.
2) Szlifowanie powierzchni rur stalowych, twardy chromowanie.
3) Korekta równowagi, płynna obsługa.
4) Próżnię walca prasy drukarskiej reguluje się ręcznie za pomocą podwójnie biegunowego, samozablokowującego się workowego biegnika, a próżnię reguluje się za pomocą biegnika ekscentrycznego, oznaczonego skalą.
2. Anilox stalowy (produkowany przez firmę Haili z prowincji Jiangsu)
1) Zewnętrzna średnica 215 mm.
2) Powierzchnia rur stalowych przyjmuje zaawansowany proces pokrycia chromowego, który jest twardy, gładki i odporny na zużycie.
3) kropka jest spójna, a atrament równomierny.
4) Zwiększenie trwałości płyty drukarskiej i gumowego walca.
5) W celu ręcznego regulowania otworu rolkowego aniloxu zastosowano dwustronną wolutę samoblokującą, do regulowania otworu zastosowano ekscentryczny rękaw stalowy, a skala jest oznaczona.
3. Gumowy rolnik
1) Zewnętrzna średnica 205 mm.
2) Powierzchnia stalowej rury pokryta jest gumową odporną na zużycie.
3) Specjalne szlifowanie w rolce gumowej, dobry efekt przenoszenia atramentu.
4) Podwójne pole samoblokujący się worm przekładnia ciało jest przyjęta do ręcznego regulowania przepustowości między anilox i gumowego rolka, a ekscentryczny przekładnia jest używany do regulowania przepustowości, a skala jest oznaczona.
4. Górny i dolny rolnik papierowy
1) Górny walcownik: średnica zewnętrzna 86 mm, rurociąg bez szwu, z czterema kółkami papierowymi.
2) Dolne walcowanie: średnica zewnętrzna 155 mm, bezszwowa rura stalowa, szlifowanie powierzchniowe, twardy chrom.
3) Wypróżnienie rolek papierowych jest regulowane ręcznie przez dwustronną samoblokową jednostkę zespół workowy, a wypróżnienie jest regulowane przez ekscentryczny zespół, oznaczony skalą.
5. Urządzenie regulacji fazy
1) Struktura urządzeń planetarnych.
2) Faza drukowania przyjmuje układ elektryczno-cyfrowego 360 stopniowego regulacji mikrokomputera LCD (regulowalny do pracy i zatrzymania).
3) Położenie boczne ręczne, odległość regulowana +/-5 mm.
4) Rolnik płyty druku przyjmuje mikroukładnik LCD do regulacji fazy, który może zresetować do zera i szybko regulować płytę z wysoką precyzją.
6System recyklingu atramentu
1) Pneumatyczna pompa membranowa, stabilne zasilanie atramentu, łatwe obsługi i konserwacji.
2) Filtr atramentowy, zanieczyszczenia filtracyjne.
7. Urządzenie do ustawiania fazy druku
1) Pneumatyczny mechanizm hamulcowy.
2) W przypadku oddzielenia jednostek lub w trakcie regulacji fazowej mechanizm hamulcowy ogranicza obrót maszyny, utrzymuje punkt stały pierwotnej pozycji biegów.

Jednostka rozgrzewająca (całkowita regulacja komputerowa):
1. Komputer dotykowy jest przyjmowany
Za pośrednictwem PLC i kodera obrotowego można wykonywać automatyczne wykrywanie i regulację.
2Pełna regulacja komputera.
Oprócz korzystania z ekranu dotykowego komputera, należy regulować kierunek osiowy i wysokość pudełka każdego siedzenia cięcia za pomocą sterownika sterowania i kodera obrotowego.Elektryczne przyciski sterujące można również użyć do regulacji kierunku osiowego każdego siedzenia cięcia i wysokości pudełka.
3. Ustawienie fazy śluzowania
1) Ustawianie fazy rozbijania przyjmuje kontrolę konwersji częstotliwości na ekranie dotykowym PLC oraz elektryczną cyfrową regulację 360° (można regulować ruch i zatrzymanie).
2) Urządzenie ustawiające fazę zerową w celu zapewnienia stałej pozycji szczeliny.
4. Sekcja przedwstępna
1) Przekraczanie średnicy wału 110 mm, przyjmowanie wysokiej jakości bezszwowej rury stalowej.
2) Koło wstępnie zwiększające przyjmuje zaawansowaną technologię, aby poprawić duże koło wstępnie zwiększające, tak, że karton nie zostanie złamany podczas zgięcia linii.
5. Sekcja koła zwrotnego
1) Średnica walcowania jest 124 mm, przyjmuje się wysokiej jakości bezszwową rurę stalową.
2) Koło skręcające przyjmuje zaawansowaną technologię. Koło górne jest wykonane z kleju żywicy o wysokiej twardości i rowków w środku.linia deski nie ucieka od nachylenia.
3) Pozycja osiowa kółka wiertniczego, kółka wiertniczego wstępnego i dysku cięcia szczelinowego jest automatycznie regulowana synchronicznie za pomocą precyzyjnej śruby kulkowej.
4) Przyjmuje się niższą regulację rolka koła zwrotnego, rolkę przedwzrostną i ostrze szczelinowe, regulowaną strukturę rękawów ekscentryczności, aby uczynić strukturę kompaktową,łatwe do regulacji i dokładne ustawienie;
5) Regulowanie dolnej odległości rolka koła zwrotnego, rolka zwrotnego i ostrza szczotkowania jest regulowane ręcznie przez dwupalną samoblokującą się karoserię koła robaka,i odległość jest regulowana za pomocą biegów ekscentrycznych i oznaczona skalą.
6. przedpłaszczanie, cięcie i szczotkowanie siedzenia ostrza
1) Górna średnica walca szczelinowania wynosi 156 mm, bezszwowa rurka stalowa, dwa razy szlifowanie, twarda pokrycie chromowe powierzchni, płynnie porusza się.
2) Dolna średnica walca szczelinowania wynosi 156 mm, bezszwowa rurka stalowa, dwa razy szlifowania, twarda powierzchnia chromowana, płynnie poruszająca się.
3) Precyzyjne obróbki górnego dysku ostrza szczelinowego.
4) Elektryczna regulacja synchronicznej pozycji osiowej górnego i dolnego dysku ostrza szczelinowego, koła zwinięcia, dysku noża zcinkowego i koła z przedszczelinowym.
5) Jednorazowe podwójne ostrza, regulacja wysokości pudełka przyjmuje wewnętrzną strukturę elektrycznego sterowania zębami, tak aby olej smarowy nie łatwo zanieczyszczał karton.I ustawienie wysokości pudełka ma elektroniczne urządzenie ochrony przed zderzeniami, nie uszkodzą maszyny.
6) Mechanizm przejściowy płyty przewodniej przyjmuje konstrukcję połączenia precyzyjnej śruby kulkowej i liniowej osi optycznej, z elastycznym ruchem i dokładnym pozycjonowaniem.
7Mechanizm regulacji fazy przedziału
1) Struktura urządzeń planetarnych.
2) Faza śluzowania jest sterowana przez komputer i elektryczny cyfrowy 360 ° regulowany (ruch i zatrzymanie wszystkie mogą być regulowane).
8. Przełącznik sterowania
Panel sterowania wyposażony jest w 6-calowy ekran dotykowy, który ułatwia regulację wielkości szczelin.

Jednostka cięcia:
1Koła zwrotne
1) Średnica walca wynosi 110 mm bezszwodowa rurka stalowa, przez dwa razy szlifowania, twarda powierzchnia chromowana, porusza się płynnie.
2) Odległość kołowych skrętów jest regulowana ręcznie przez dwustronną, samoblokowaną przekładnię robaka, a odległość jest regulowana przez przekładnię ekscentryczną, oznaczoną skalą.

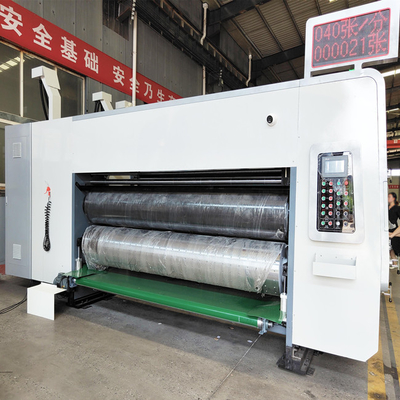

1. Walcowanie na maty
1) Średnica dolnej rolki do cięcia jest 360 mm standardowa rolka do cięcia, która jest wykonana ze stali stopowej odlewy odśrodkowej z wysoką precyzją szlifowania.Jest on wyposażony w zwojowe urządzenie do zaciskania.
2) Średnica rolka z gumowego maty jest 388,9 mm, wysokiej jakości 45 # wykończenie stalowe, korekta równowagi, twarde chromowanie.Matka gumowa przyjmuje markę Depair z Niemiec - odporny rękaw gumowy z poliuretanu z gładkim nacięciem, wygodna instalacja i ponad 8 milionów razy cięcia.skutecznie wydłużyć żywotność poduszki gumowej, odległość ruchu wynosi 30 mm, urządzenie automatycznej kompensacji prędkości liniowej, sprawiają, że cięcie matrycy nieograniczone pętli działa w kierunku obwodowym, aby zużycie matki gumowej było bardziej jednolite.gdy zmiana średnicy miękkiego rolka, automatyczne kompensowanie śledzenia, bez ręcznej regulacji, zapewniają, że wielkość każdej partii kartonów do cięcia do całkowicie spójnej,i urządzenie oddzielające rolki do cięcia za pomocą maty jest wyposażone w cylinder, gdy nie podawać kartonu i jałowego, górne i dolne dwa rolki będą oddzielać, zmniejszyć zużycie gumowej matki i ostrza.żywotność modułu wycieraczki i łopatek gumowych jest znacznie wydłużona.
3) Automatyczny mechanizm szlifowania rolki gumowej, naprawa i polerowanie zużytymi poduszkami gumowymi wielokrotnie.Światło alarmowe wciąż miga, gdy gumka jest naprawiana.
4) System oczyszczania: przedni i tylni wałek wybrukowania jest przyciskiwany do pasa przez silnik spowalniający, a odpady papieru są całkowicie usuwane,aby maszyna nie była dotknięta akumulacją odpadów papieruZnacznie poprawiona jest wydajność pracy.
2. Struktura regulacji fazy walcowników do cięcia maty
1) Struktura urządzeń planetarnych.
2) Faza cięcia maty przyjmuje układ LCD z elektrycznym cyfrowym ustawieniem 360 stopni (regulowalny do pracy i zatrzymania).

Parametry technologiczne:

1. Sprzęt biegów
1) Forgowanie 40Cr ze stali stopowej wysokiej jakości, poprzez hartowanie, tłumienie wysokiej częstotliwości, szlifowanie zębów i inne procesy, w celu poprawy żywotności narzędzi.
2) Precyzja szóstego poziomu, płynna obsługa, niski poziom hałasu, twardość HRC55-60, długa żywotność i niewielki zużycie, które mogą zagwarantować dokładność druku zestawów kolorów niezmienionych przez długi czas.
2. Płyty ścienne: materiał to wysokiej jakości żelazo HT250 o grubości ściany 60 mm. Jest wytwarzany i przetwarzany przez duże centrum przetwarzania z wysoką precyzją.

Parametry techniczne:

Nasza firma

Opakowanie produktu

Częste pytania:
P1: Jak wygląda gwarancja maszyny?
A: Okres gwarancji: 12 miesięcy od daty wysyłki maszyny. Gwarancja nie będzie ważna, jeśli maszyna jest przedmiotem niewłaściwego użytkowania lub przypadkowej uszkodzenia lub błędu operatora.Dostarczymy części zamienneJeśli masz jakieś inne pytania, skontaktuj się z nami, a my odpowiemy za pomocą zdjęć i filmów produktu, aby wyjaśnić każdy szczegół.
Q2: Co powiesz na obsługę posprzedażną?
A: 1) TM online przez 24 godziny, także kontakt przez e-mail, skype, wechat, whatsapp itp.
2) Rozwiązywanie problemów z filmami/zdjęciami.
3) Roczna gwarancja na wymianę części zamiennych.
Q3: Czy to bezpieczne na płatności dla mnie, ponieważ jesteśmy pierwszą współpracą?
A: Możemy zrobić zapewnienie handlowe, które zagwarantuje otrzymanie produktów, akceptujemy również inne bezpieczne sposoby płatności, jak chcesz.
Q4: Jaka jest Twoja minimalna ilość zamówienia, możesz wysłać mi próbki?
O: Nasza minimalna ilość to 1 zestaw, ponieważ nasz produkt jest sprzętem maszynowym, trudno jest wysłać ci próbki, jeśli masz jakiekolwiek pytania dotyczące produktów,Proszę nie wahaj się skontaktować się z nami w celu uzyskania więcej szczegółów., chętnie przekażemy Państwu więcej informacji, takich jak specyfikacje, wideo itp.
