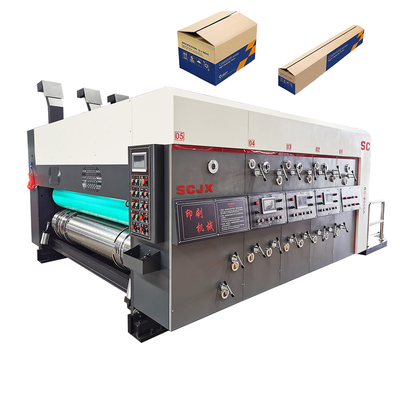

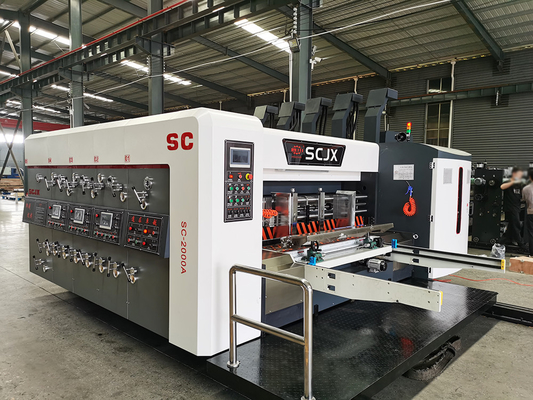

SC1628 Maszyna do sztancowania tektury falistej fleksograficzna
Opis |
Ⅰ.Jednostka zasilająca:
1. Podawanie papieru wykorzystuje najbardziej zaawansowaną technologię podawania papieru w prowincji Tajwan, a materiał wału koła podającego papier to stal łożyskowa.
2. Panel sterowania jest wyposażony w 7-calowy kolorowy ekran dotykowy z interfejsem człowiek-maszyna, który może realizować operację komunikacji między sekcją podawania papieru, sekcją drukowania, sekcją dłutowania i sekcją wykrawania oraz może kontrolować i wyświetlać prąd praca fazowa, prędkość całej maszyny, liczenie i zatrzymywanie, opóźnienie podnoszenia płyty, ustawienia systemowe, takie jak stała regulacja prędkości wentylatora adsorpcyjnego i wentylatora odpylającego, czas wyrównania, ciągłość i separacja oraz dialog człowiek-maszyna lub ręczne elektryczne sterowanie podwójnymi systemami operacyjnymi każdej sekcji, z dużą prędkością regulacji oraz bezpieczną i prostą obsługą.
3. Wentylator ssący wspomaga podawanie papieru, objętość powietrza można regulować w każdej sekcji w zależności od rozmiaru tektury, a silnik jest silnikiem sterowanym przez przetwornicę częstotliwości, co zmniejsza zużycie energii i oszczędza koszty.Wentylator odpylający to wydajny silnik sterowany przetwornicą częstotliwości, wyposażony w wiele szczotek usuwających kurz, które usuwają zanieczyszczenia z powierzchni tektury i poprawiają jakość druku.
4. Przyjmując krawędź wiodącą kartonu jako punkt odniesienia dla pozycjonowania, wpływ błędu długości kartonu jest znacznie zmniejszony.Gdy karton jest wysyłany do koła pasowego, prędkość jest taka sama jak koła pasowego, a różnica prędkości nie wpłynie na dokładność przekazania.
5. Lewy i prawy ogranicznik z tektury przyjmuje elektryczną odległość regulacji, którą można elektrycznie podzielić za pomocą umowy w lewo iw prawo lub niezależnie sterować.Tekturowa rama przeciągająca przyjmuje elektryczną regulację przód-tył, aby dostosować się do szerokości tektury.Przednia ścianka jest podnoszona ręcznie i synchronicznie, co jest proste, niezawodne i łatwe w obsłudze.
6. Otwieranie i zamykanie jednostki: elektryczna maszyna sterująca jest otwierana i zamykana za pomocą dzwonka alarmowego, otwieranie i zamykanie utrzymuje alarm dźwiękowy, pozycjonowanie i otwieranie i zamykanie jednym przyciskiem, a wał napędowy jest zamocowany za pomocą sprzęgła ciernego, aby zapewnić bezpieczeństwo operatorów i uniknąć uszkodzenia maszyny w wyniku nieprawidłowej obsługi.Pneumatyczne urządzenie blokujące, blokowanie jest mocne, wygodne i dokładne.Dzielony wał napędowy jednostki jest wyposażony w urządzenie zabezpieczające przed przeciążeniem, aby zapobiec uszkodzeniu innych części.Pneumatyczny mechanizm blokujący wałek zapewnia mocne, wygodne i dokładne blokowanie, zapewnia, że pozycja zazębienia kół zębatych pozostaje niezmieniona, a po rozdzieleniu i zgrupowaniu można osiągnąć normalną produkcję, aby uniknąć występowania odpadów tekturowych z powodu niewłaściwego drukowania.
7. Dolna rolka rolki podającej papier wykonana jest z wysokiej jakości bezszwowej rury stalowej, która jest drobno szlifowana, dociskana do poziomej siatki i galwanizowana w celu zwiększenia tarcia tektury.Gumowy wałek podający i łóżeczka są powlekane w dwóch warstwach, wewnętrzna warstwa ma 28 stopni, co zwiększa elastyczność gumowego wału ciernego, a zewnętrzna warstwa ma 45 stopni, co zwiększa odporność na zużycie.Ponadto przyjęto strukturę szybkiego uwalniania, która jest wygodniejsza i szybsza.Regulacja nacisku podajników papieru przyjmuje dwustopniowy mechanizm regulacji zwalniania przekładni ślimakowej, który jest regulowany ręcznie, a pokrętło wartości regulacji pokazuje wielkość regulacji.
Ⅱ.Jednostka drukująca
1. Wałek płyty drukarskiej
1) Średnica rolki płyty drukarskiej wynosi < ¢ 524 mm (w tym średnica płyty < ¢ 536 mm).Wysokiej jakości produkcja stali, dokładne szlifowanie powierzchni, twarde chromowanie, dynamiczna korekcja balansu działa płynnie, nadaje się do szybkiego drukowania.Kierunki poziome i obwodowe wału można wykorzystać do wygrawerowania linii odniesienia, co jest wygodne do zawieszenia płyty i wyrównania płyty.Zapadkowy stały wałek nawijający płytkę z rowkiem do zawieszania płyt, który nadaje się do szybkiej wymiany płyt.Odległość osiowa między rolką płyty drukarskiej a przesunięciem lewego i prawego ciągnięcia płyty wynosi 6 mm, regulowana elektrycznie.Efektywny zakres regulacji wynosi 12mm, a kliszę drukarską można skorygować podczas biegu lub zatrzymania.
2) Przekładnia planetarna fazy rolki płyty drukarskiej steruje regulacją obwodu o 360 °, a komputer 360 ° steruje regulacją pracy silnika, którą można obsługiwać podczas pracy lub podczas zatrzymania.Ekran dotykowy automatycznie wyświetla wielkość regulacji i automatycznie dostosowuje się po wprowadzeniu rozmiaru.Automatyczne urządzenie zerujące do rolki płyty drukarskiej, system jest wyposażony w pozycję zawieszenia płyty, kliknij przycisk pozycji zawieszenia płyty, a urządzenie automatycznie ustawi się w pozycji dogodnej do zawieszenia płyty, co poprawia wydajność pracy.Zainstaluj przełącznik nożny, aby obracać cylinder płyty drukarskiej do przodu i do tyłu, co jest wygodne do wymiany płyt i wycierania płyt.
2. Wałek dociskowy
1) Precyzyjna obróbka z wysokiej jakości bezszwową rurą stalową, dynamiczną i statyczną korektą równowagi oraz stabilną pracą.Hartowanie i odpuszczanie, ładowanie na gorąco, równowaga dynamiczna i statyczna, dokładne szlifowanie powierzchni i galwanizacja.
2) Przekładnia przyjmuje bezluzowy mechanizm regulacji, który nie wpływa na zazębienie przekładni podczas regulacji i zapewnia dokładność przekładni.Ręczna mikroregulacja szczeliny między rolką płyty drukarskiej a rolką dociskową, wyświetlanie skali.Dwustopniowa przekładnia ślimakowa 1: 200 służy do regulacji pozycjonowania, a regulowana odległość wynosi 0-12 mm.
3. Metalowy wałek rastrowy
1) Łóżka rolkowe Anilox przyjmują zaawansowaną konstrukcję wspornikową, która jest wygodna w instalacji i konserwacji, a system skrobaków można zainstalować później.Wałek rastrowy jest produkowany przez „Haili Roller” w Changzhou w prowincji Jiangsu i jest przetwarzany specjalną technologią wysokiej jakości stali, o długiej żywotności, odporności na zużycie i korozję oraz dobrej kontroli atramentu.Liczba oczek siatki o strukturze plastra miodu: 200, 220, 250, 280 linii / cal, opcjonalnie zgodnie z drukowanymi produktami.
2) Regulacja płytki dotykowej wałka rastrowego i wałka płyty drukarskiej, która jest pneumatycznym działaniem dociskowym, automatycznie podnosi płytkę po zatrzymaniu maszyny i automatycznie włącza elektryczny jednolity atrament, aby zapobiec wysychaniu atramentu.Przy zatrzymaniu/uruchomieniu podawania papieru czas opóźnienia nakładania farby dla każdego zespołu drukującego jest ustawiany oddzielnie.Wałek rastrowy wyposażony jest w jednokierunkowe sprzęgło jednokierunkowe, które jest odseparowane od siły napędowej, dzięki czemu mieszanie lub zmywanie farby jest wygodniejsze i szybsze.
3) Wałek z siatką ceramiczną (opcjonalnie za dopłatą), powierzchnia rury stalowej jest pokryta ceramiką, a po szlifowaniu i grawerowaniu laserowym kropki są równomiernie nasycone tuszem w ilości 200-400 linii/cal, opcjonalnie.
3. Gumowy wałek
1) Łóżeczka są produkowane przez „Silver Star Spring Breeze” w Jizhou w prowincji Hebei i są wykonane z wysokiej jakości bezszwowych rur stalowych, które są udoskonalane przez obróbkę równowagi dynamicznej i statycznej.Zewnętrzna powierzchnia wykonana jest z wysokiej jakości gumy Ding Qing, która jest odporna na zużycie i korozję oraz jest szlifowana i formowana przez precyzyjną szlifierkę CNC, aby zapewnić średnią wysokość i dokładność łóżeczek.
2) Zastosuj precyzyjną regulację dwustopniowego luzu przekładni ślimakowej 1: 200, równomiernie nałóż atrament, po regulacji samoblokuj się grawitacyjnie i oddziel wałek gumowy i wałek rastrowy po czyszczeniu, aby zapobiec deformacji gumy i utracie elastyczności.
4. Układ zasilania atramentem
1) Pompa atramentu jest jednokierunkową pompą pneumatyczną typu membranowego, która może odzyskać nagromadzoną wodę w pompie i rurze z filtrem i układem obiegu atramentu.(Uwaga: Pompa membranowa dwustronnego działania jest dostępna, gdy system kontroli atramentu skrobaka jest opcjonalny.) System automatycznego wykrywania i wykrywania ilości atramentu, alarm nieprawidłowego atramentu i mycia, w tym ostrzeżenie i dzwonek alarmowy.
2) Przezroczysta rura dostarczająca atrament i wysoko wiszący przezroczysty pojemnik do przechowywania atramentu sprawiają, że obserwacja sytuacji związanej z dostarczaniem atramentu podczas produkcji jest bardziej intuicyjna.Cyrkulacyjny rurociąg czyszczący i wałek atramentowy, prosta i wygodna obsługa i czyszczenie, stabilne zasilanie atramentem.
5. Mechanizm regulacji fazy
1) Faza rolki płyty drukarskiej jest kontrolowana przez przetwornicę częstotliwości, a regulacja fazy o 360 stopni może być stosowana zarówno w stanie pracy, jak i zatrzymania.
2) Przetwornica częstotliwości steruje prędkością silnika, a enkoder współpracuje z systemem programowania PLC.Zgodnie z ustawioną wartością prędkość silnika zmienia się automatycznie, dzięki czemu dokładność regulacji fazy można kontrolować w granicach 0,2 mm.
6. Pneumatyczne urządzenie blokujące pozycjonowanie hamulca
1) Mechanizm hamulca cylindrycznego, gdy maszyna jest oddzielona lub faza jest regulowana, mechanizm hamulca ogranicza obrót maszyny i utrzymuje stały punkt pierwotnej pozycji przekładni.
2) Każda jednostka drukująca jest wyposażona w dodatnie i ujemne sterowanie impulsowe głównej maszyny, co sprawia, że operacja kasowania płyt, zawieszania płyt i rejestracji kolorów jest prostsza i bardziej pracochłonna.
Ⅲ.Jednostka szczelinowa
1. Sterowanie pracą ekranu dotykowego
1) Elektryczna obsługa działu dłutowania przyjmuje ekran dotykowy do sterowania systemem automatyzacji programowania PLC, dane wejściowe, takie jak „długość * szerokość * wysokość” produktów papierniczych zgodnie z zamówieniem, uruchom system komputerowy, aby automatycznie zorganizować zamówienie do żądaną pozycję za pomocą jednego przycisku i ręcznie dostosuj pozycję rowkowania zgodnie z wymaganiami klienta.
2) Kolorowy interfejs człowiek-maszyna, przechowywanie menu, automatyczna kompensacja i korekta odległości przesunięcia i inne operacje.Silnik przyjmuje przetwornicę częstotliwości do sterowania skrzynią biegów silnika Delta prowincji Tajwanu.Zgodnie z regulacją konwersji częstotliwości prędkości silnika odległościowego, boczne przemieszczenie głowicy tnącej jest szybkie, stabilne i dokładne.Enkoder współpracuje ze skrzynką kontrolną PLC w celu regulacji wysokoprofilowego noża, a cztery noże dostosowują odległość synchronicznie, co znacznie oszczędza czas regulacji noża i poprawia wydajność pracy.
2. Wstępne prasowanie, prasowanie liniowe i dłutowanie sześcioosiowej, w pełni sterowanej komputerowo części dłutującej
1) Konstrukcja szczelinowa z pojedynczym wałem i podwójnym nożem, a wewnętrzna struktura zębów jest dostosowana do wysokości pudełka, dzięki czemu olej smarowy nie jest łatwy do zanieczyszczenia kartonu.Jednostka dłutująca jest wyposażona w awaryjne urządzenie zatrzymujące w celu zapewnienia bezpieczeństwa i jest wyposażona w dodatnie i ujemne przesuwanie całej maszyny, co jest wygodne i elastyczne w obsłudze.
2) Standardowa grubość noża do rowkowania wynosi 7 mm, a materiał ze stali stopowej szlifuje nóż do rowkowania zębów po obróbce cieplnej, o doskonałej twardości i wytrzymałości.Nóż do przycinania z podwójnym ostrzem ma ostrą krawędź i wysoką precyzję.Wał wykonany jest z wysokiej jakości bezszwowej rury stalowej 45 #, a powierzchnia jest szlifowana i galwanizowana, dzięki czemu porusza się płynnie.Duży mechanizm przemieszczania środkowego noża, urządzenia do przycinania i cięcia, duża zdolność adaptacji produkcji.Elastyczny nóż do przycinania z podwójnym ostrzem, gładkie przycinanie i oszczędność kosztów.
3) Zastosuj technologię liniowej prowadnicy, która jest stabilna i dokładna oraz zapewnia precyzję fazy rowkowania.Dziesięciośrubowa automatyczna regulacja, synchroniczna elektryczna regulacja lewego i prawego bocznego ruchu koła dociskowego, koła dociskowego linii i gniazda noża dłutującego części dłutującej, kontrola dokładności przycisku i ekranu dotykowego.
3. Koło dociskowe i koło dociskowe
1) Górne i dolne wały wykonane są z wysokiej jakości stali, która jest hartowana i odpuszczana oraz galwanizowana z równowagą dynamiczną i statyczną.Wyposażony w cztery grupy nowych kół dociskowych linii, może skutecznie zapobiegać zgniataniu kartonu, a prasowanie linii jest płynne i uporządkowane.Jednocześnie część dłutująca wyposażona jest w komplet kół dociskowych.Po dwóch liniach wstępnego prasowania i prasowania kształt linii jest lepszy, nie jest łatwy do złamania, a pudełko jest regularne.
2) Ręcznie wyreguluj pokrętło szczeliny koła dociskowego drutu, w zakresie regulacji 2-12 mm.Przekładnia przyjmuje bezluzowy mechanizm regulacji, który nie wpływa na zazębienie kół zębatych podczas regulacji i zapewnia dokładność przekładni.
4. Szczelinowy mechanizm regulacji fazy
Mechanizm przekładni planetarnej, faza rowkowania przyjmuje regulację PLC i elektrycznego wejścia cyfrowego typu 360, które można regulować, gdy sprzęt działa lub zatrzymuje się.
Ⅳ. Jednostka sztancująca
Zewnętrzna średnica rolki płyty tnącej wynosi < 486 mm (w tym średnica szablonu noża < 536 mm).Wykonany z wysokiej jakości staliwa, szlif powierzchniowy, korekcja wyważenia, równomierny rozstaw otworów, podwyższona stabilność pracy oraz galwanizacja wału.
Otwory na śruby szablonu matrycy wynoszą 10 M, rozstaw osiowy wynosi 100 mm, obwód promieniowy wynosi 18 równych części, wysokość wykrojnika wynosi 25,4 mm, a grubość drewnianego szablonu wynosi 16 mm (dla tektury trójwarstwowej) i 13mm (dla tektury pięciowarstwowej).
1. Rolka gumowa (rolka górna)
1) Średnica rolki gumowej podkładki jest mniejsza niż 536 mm, a średnica gumowej podkładki wynosi 554 mm.Szybko zmieniająca się podkładka gumowa, odporność na zużycie i długa żywotność.Wysokiej jakości materiał ze staliwa, hartowanie i odpuszczanie, równowaga dynamiczna i statyczna, dokładne szlifowanie powierzchni, zwiększają stabilność pracy.
2) Szczelina między rolką matrycy noża a rolką gumowej podkładki jest regulowana elektrycznie, a stały mechanizm regulacji blokady powietrznej jest stabilny i niezawodny.Gumowy mechaniczny wałek poprzeczny 50mm, system kompensacji różnicy prędkości, każdy nóż w różnych pozycjach, równomierne zużycie, skutecznie przedłużające żywotność gumowej podkładki Youli.
2. Mechanizm naprawy szlifowania
Elektryczna podkładka gumowa do szlifowania, szybka i wydajna korekta.Popraw żywotność gumowej podkładki.
3. Urządzenie regulujące fazę
Faza wykrawania jest regulowana za pomocą elektrycznego cyfrowego 360, a działanie i zatrzymanie sprzętu można regulować.
4. Przekładnia napędowa
1) Precyzyjna przekładnia zębata śrubowa.Przekładnia wykonana jest z wysokiej jakości stali stopowej 20GrMnTi.Po hartowaniu i odpuszczaniu, hartowaniu o wysokiej częstotliwości i szlifowaniu przekładni, przekładnia działa płynnie, z niskim poziomem hałasu, twardością HRC58-62, długą żywotnością i niewielkim zużyciem, co może zagwarantować niezmienioną dokładność rejestru drukowania przez długi czas.
2) Wał i koło zębate są połączone bezkluczowym połączeniem tulei łączącej napinającej, dzięki czemu nie będzie szczeliny podczas używania z wysokim momentem obrotowym, instalacja i konserwacja są wygodniejsze, długoterminowa dokładność transmisji jest wysoka, a drukowanie rejestracja jest gwarantowana.
3) Smarowanie przekładni przyjmuje automatyczny system smarowania natryskowego pompy oleju przekładniowego, aby zapewnić dokładność przekładni i żywotność.
5. Część silnikowa
1) Główny silnik wykorzystuje przetwornicę częstotliwości „Dongli” do sterowania silnikiem, który działa płynnie i ma wady związane z niskimi wibracjami i hałasem.Kontrolerem konwersji częstotliwości jest przetwornica częstotliwości „Taiwan Province Delta”.Wyjściowy moment obrotowy przy niskiej prędkości, wyjątkowo cicha i stabilna praca.
2) Wentylator adsorpcyjny i wentylator odpylający to wszystkie wentylatory Zhongxin, silnik fazowy to silnik Zhejiang DH, a silnik homogenizujący atrament to silnik Taibang prowincji Tajwan, który charakteryzuje się niskim poziomem hałasu i stabilną mocą.
6. Część łożyskowa
Łożyska główne całej maszyny to importowane łożyska "NSK", a pozostałe łożyska od znanych krajowych producentów (Wahalo) kupowane są bezpośrednio jako pośrednicy.Dokładność produktu to P6 P5 P4, a poziom wibracji to grupa Z1 lub wyższa.
7. Elementy elektryczne
Każda jednostka przyjmuje niezależną elektroniczną jednostkę sterującą, która jest bezpieczna i niezawodna.Przekaźniki, lampki kontrolne, przyciski i styczniki są wykonane z oryginalnego urządzenia elektrycznego Zhejiang Zhengtai lub urządzenia elektrycznego Schneider.Elektrozawór i siłownik to elementy pneumatyczne firmy Yadeke, które są elastyczne, stabilne i trwałe.
Parametry |
Prędkość robocza | 130 zdjęć/min |
Maksymalny rozmiar deski do karmienia | 1600*2800 mm |
Minimalny rozmiar deski do karmienia | 450*850 mm |
Maksymalny obszar drukowania | 1600*2800 mm |
Standardowa grubość blachy | 3,2 --- 7,2 mm |
Dostosowana grubość tektury | 3 --- 12 mm |
Precyzja druku | ±0,5 mm |
Precyzja rowkowania | ±1,5 mm |
Precyzja cięcia | ±1,5 mm |
Pakowanie i wysyłka |
1. Przyjmuje opakowanie odporne na wilgoć i wstrząsy, które nadaje się do transportu dalekobieżnego.
2. Transport i różne rodzaje warunków pogodowych.Pełen zestaw do konserwacji i eksploatacji.
3. Instrukcje są dołączone.
