W pełni automatyczna maszyna do zszywania tektury falistej o wysokiej prędkości
Wstęp |
◆ Maszyna w pełni sterowana komputerowo automatyczne dostrajanie pojedyncze, łatwe w obsłudze, proste; Może przechowywać 1000 pojedynczych gwoździ.
◆Mikser śrubowy bez dna z pokrywą może być również (przy zamówieniu);
◆ 3-5 minutników do regulacji rozmiaru, proste i szybkie;
◆Moc głowicy gwoździa dla serwomotoru, prędkość mechaniczna: 800 gwoździ/minut.
◆ Dział papieru kawałków przyjmuje przedni pas papieru z adsorpcją próżniową, upewniając się, że karton nie jest przekrzywiony;
Przednie pasy podajnika maszyny, wysokość pasa można regulować osobno, zwiększając żywotność;
◆ Kawałki papieru za pomocą bocznego urządzenia docierającego mogą wysłać papier starannie gładki.
◆ Maszyna do karmienia miksera przyjmuje sterowanie serwomotorem, aby zapewnić, że gwóźdź jest stabilny i dokładny;
◆ Ta konstrukcja maszyny ma funkcję plastikowego pudełka, zapewnia brak nożyczek podczas przybijania gwoździ, starannie nie przekrzywia; Przed i po
maszyna, aby upewnić się, że usta nożyczek nie mogą przekraczać plus minus 2 mm.
◆ W częściach maszyna może być podwójna śruba, pojedyncza śruba, gwoździe wzmacniające, podwójna śruba i pojedyncza głowica
śruba jednorazowa;
◆ Maszyna przyjmuje działanie ekranu komputera i wyświetla opis usterki;
◆W kawałkach maszyna może być zbijana trójwarstwowo, wymagany jest pięciowarstwowy karton (oświadczenie z wyprzedzeniem przy zamówieniu)
dla siedmiu warstw;
◆Automatyczne liczenie układające ilościowo w kawałki ostatecznie maszyna.
◆ Kawałki rodzimej części do belowania do dopasowania.
◆ Mikser podczas normalnej pracy wygląda na przekrzywiony i automatycznie się zatrzyma.
Parametry |
maksimum(A+B)*2 |
3000 mm
|
minimalna długość A
|
250 mm
|
minimum(A+B)*2
|
900 mm
|
maksymalna wysokość D
|
1150 mm
|
maksimum(C+D+C)
|
1200 mm
|
minimalna wysokość D
|
250 mm
|
minimalna (C+D+C)
|
350 mm
|
szerokość języka paznokcia E
|
35--40mm
|
minimalna zatoczka C
|
25 mm
|
Długość mechaniczna
|
19000 mm
|
największa zatoczka wstrząsów C
|
560 mm
|
Szerokość maszyny
|
4450 mm
|
maksymalna szerokość B
|
1320 mm
|
Masa maszyny (T)
|
25
|
minimalna szerokość B
|
200 mm
|
prędkość (gwóźdź/min)
|
800
|
maksymalna długość
|
1320 mm
|
zamówienie
|
1--99
|
skok gwoździ
|
30--80
|
Szybkość wbijania gwoździ
|
120m/min
|
prędkość lepkiego pudełka
|
200m/min
|
moc (kW)
|
60
|
Szybkość główki gwoździa
|
800 gwoździ/min
|
||
Minimalna grubość deski
|
4 mm
|
||
Maksymalna grubość deski
|
12mm
|
||
Szerokość wewnętrzna gwoździa U
|
12mm
|
||
Specyfikacje drutu płaskiego
|
17#(2.0*0.75)
|
||
Nachylenie pudełka na paznokcie
|
45
|
||
Minimalna odległość wbijania gwoździ
|
30mm
|
||
Moc silnika
|
12kw
|
★ Francuski Schneider oryginalny importowany podwójny serwonapęd, dokładność, redukcja części przekładni mechanicznej, może skutecznie zmniejszyć awaryjność maszyn.
★ Obsługa ekranu dotykowego Weilan, parametry (odległość gwoździ, numer gwoździa, typ gwoździa, tylna przegroda) wygodna i szybka zmiana.
★ Cały system sterowania przyjmuje japoński system sterowania PLC firmy Omron.
★ Tylna przegroda elektryczna, napędzana silnikiem krokowym, dokładny rozmiar, wygodniejsza zmiana rozmiaru.
★ Pełny stycznik w szafie sterowniczej przyjmuje markę Mitsubishi.
★Wyłączniki optoelektroniczne i zbliżeniowe wykorzystują markę Schneider.
★Dolna matryca, ostrze wykonane z japońskiej stali wolframowej (odporne na zużycie).
★ Cała grupa gwoździ wykonana jest ze specjalnej stali, precyzyjnej obróbki gongów komputerowych.
★ Może odpowiadać różnym wymaganiom różnych klientów.
★ Zmiana rozmiaru kartonu i dostosowanie odległości zszywania kartonu zajmuje tylko minutę, co znacznie oszczędza czas i zapewnia wygodną obsługę.
★ Przedni podajnik zlicza automatycznie, a stół podający jest wyposażony w fotoelektryczne urządzenie indukcyjne, które podnosi się automatycznie podczas karmienia.
★Tylna część posiada funkcję automatycznego liczenia, a gotowe arkusze mogą być wysyłane na koniec podajnika w stosach według ustawionej liczby (1-99), co jest wygodne do pakowania i spinania.★Prędkość mechaniczna: 450 gwoździ/min.
★ Odległość gwoździa: regulowana 200-260 mm. Elektryczna regulacja szczeliny koła gumowego prasy.
★ Funkcja ochrony elektrycznego transformatora izolacyjnego całej maszyny;
★ Konfiguracja przedniej i tylnej przegrody, możliwość zamówienia kartonu i małego kartonika, kolorowe pudełko.
★Japońska specjalna kuta matryca do korpusu stempla.
Szczegółowe obrazy |
|

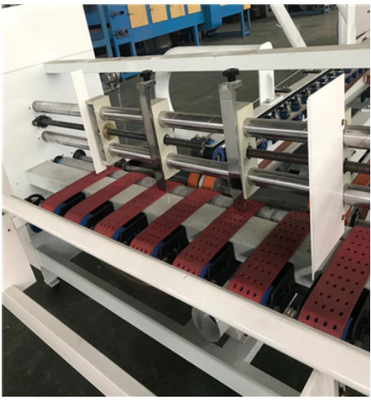

Sekcja karmieniaCzęść podająca papier przyjmuje pasek rozrządu konwersji częstotliwości, przód adsorpcji próżniowej, wyposażony w boczne urządzenie trzepoczące, upewnij się, że czyn nie jest przekrzywiony. |

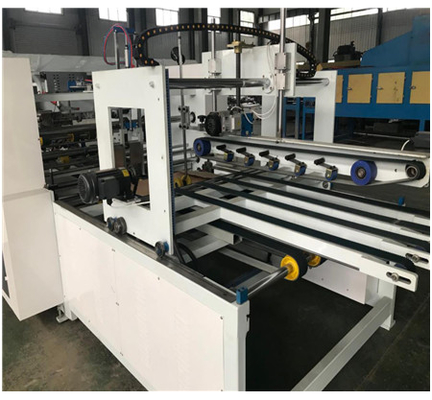

Sekcja składanaCharakterystyka składania jest zamontowana za pomocą koła bigującego, wykonuje drugie bigowanie. Dzięki temu składanie kartonu jest piękniejsze. Ta maszyna przed zszyciem pudełka w złożonej części ma urządzenie kształtujące, składanie kartonu przed zszyciem, zapewnia brak różnica nożyczek. |
![]() |
![]() |

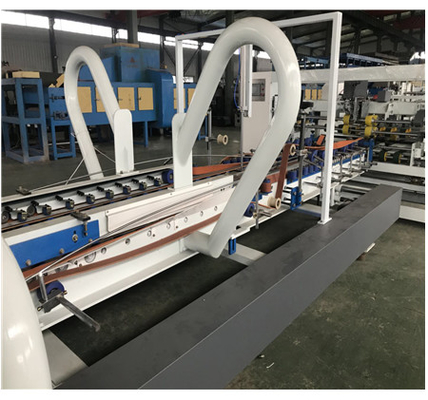

Sekcja korekty:Sekcja korygująca przyjmuje silnik serwujący do korekcji, a następnie pas synchroniczny przenosi skrzynkę do szwówekcja, upewnij się, że nie ma różnicy nożyczek. |
Sekcja szyciaGłowica szyjąca przyjmuje specjalne materiały, trwałe i niełatwe do uszkodzenia, przyspiesza do 800/1000 gwoździ na minutę, cechy maszyny polegają na tym, że głowica przyjmuje napęd serwomotoru, prędkość jest stabilna i dokładna.Może wykonać pojedynczy gwóźdź, podwójne gwoździe, ścieg główkowy i ogonowy, wzmacniając operację środkowego drążka. Linia Nial wykorzystująca 2 szpule 20 kilogramów automatycznego podawania drutu, skraca czas wymiany szpuli drutu. |
![]() |
Pakowanie i wysyłka |
Przyjmuje opakowanie odporne na wilgoć i wstrząsy, które nadaje się do transportu dalekobieżnego
transport i różne rodzaje warunków pogodowych.Pełen zestaw do konserwacji i eksploatacji
podręczniki są dołączone.
![]() |
