Automatyczna szybka linia produkcyjna 3/5/7 warstw kartonu falistego
Wprowadzenie |

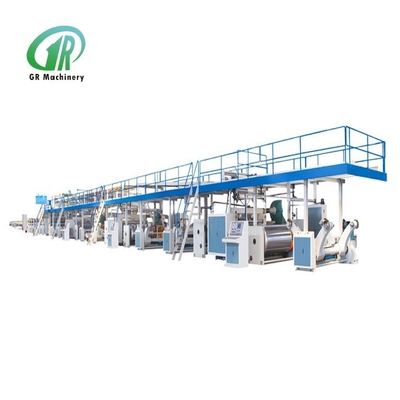

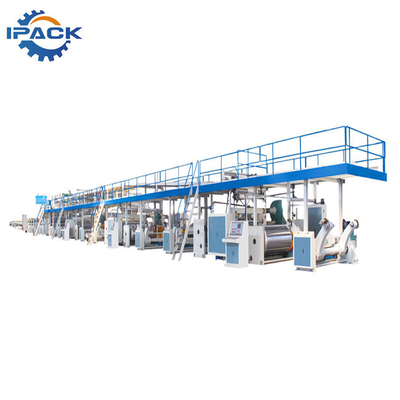

Linia produkcyjna tektury falistej jest profesjonalnym sprzętem do produkcji tektury falistej. Linia produkcyjna składa się z stołu rolkowego, obudowy ((papier średni)) przedgrzewacz,Jednorazowa maszyna do robienia rzeczy., Mostek przenośny, Maszyna klejująca, Maszyna podwójnej ferery, Slitter Scorer, Cut-off, Przenośnik i stadownik, System ogrzewania, System kompresji powietrza i system produkcji kleju itp.Wyprodukowaliśmy różne klasy 3,5,7 warstwa falistej linii produkcyjnej z różnymi dopasowaniami.Nasza firma opracowała i zaprojektowała te linie produkcyjne z prędkością 60~220m/min, papier z linią produkcyjną 1600~2200mm i A,B,C,E UV flute może zadowolić różnych klientów.
Parametry |
Linia produkcyjna kartonu falistego 3 warstwy
Nie |
Wykaz maszyn |
Ilość |
1 |
Wyroby hydrauliczne- Wspiera dwa Dia.1500mm papiernicy-- Włącznie z torami i wózami do przenoszenia papieru--Użycie hamulca wielopunktowego |
3 Zestawy |
2 |
Przedgrzewacz (RG) Ø900mm |
1 SET |
3 |
Warunki wstępne Ø900 mm |
1 SET |
4 |
Bezpalcowe urządzenie jednoosobowe (SF-360c)- Włókno z gęstą rolką Dia.360mm, z bębnem.- Naciśnij rolkę Dia.365mm. z bębnem.--System sterowania gimbal-- Ekran dotykowy i system sterowania PLC |
1 SET |
5 |
Pojedynczy most powietrzny--regulacja napięcia próżniowego-- Elektryczne sterowanie drogą papierową |
1 SET |
6 |
Podgrzewacz dupleks (RG) Ø900mm |
1 SET |
7 |
Maszyna do klejów jednokomórkowych-- Pozostałe, o masie nieprzekraczającej 1 kg--System niezależnego kierowcy-- Ekran dotykowy i system sterowania PLC |
1 SET |
8 |
Podwójny pas Baker Facer (SM-E)-- Włącznie z paskami bawełnianymi 1 zestaw--włączając przyczepę obrotową-- włącznie z płytami grzewczymi o wymiarach 14 sztuk (14 x 600 mm)-- Nowy wzór, włączając 5 sztuk prasy |
1 SET |
9 |
Cienkie ostrze Slitter Scorer ZQS-- 4 zestawy noży i 6 zestawów kół- automatyczne noże do szlifowania |
1 SET |
10 |
N.C. Noże spiralne- Z pełnym niemieckim servo systemem komputerowym- Utrzymuję 999 |
1 SET |
11 |
Wysyłka arkusza papieru--z automatycznym komputerem obliczeniowym- Maksymalna długość papieru 3500 mm |
1 SET |
12 |
System wewnętrznych rur parowych |
1 SET |
13 |
Wewnętrzny układ elektryczny |
1 SET |
14 |
System wytwarzania kleju |
1 SET |
Szczegółowe obrazy |
![]() |
* Zaciskanie rolki papieru, ruch w prawo-lewo, ręce w górę-dołu i obrót rolki papieru jest sterowane hydraulicznie. * W międzyczasie wspierać dwa rolki papierowe, jeden działa, a drugi jest do części zamiennej. * Przyjmuje sprężynowe sprzęgło. * Napęd papierowy regulowany przez pneumatyczny hamulcer tarczowy, umożliwiający łatwe ustawienie napięcia. |

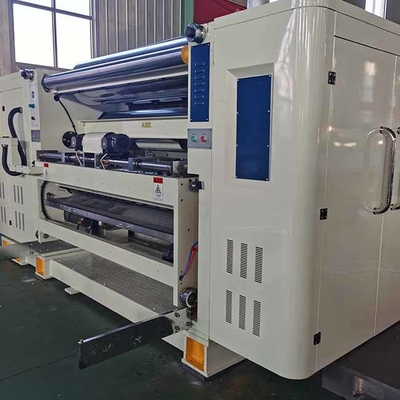

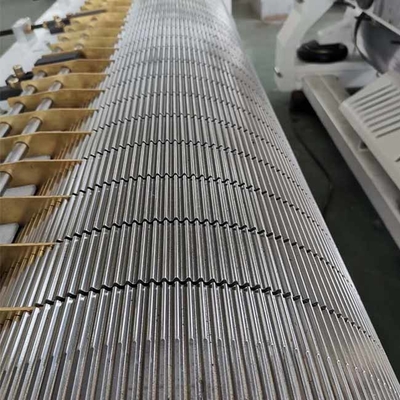

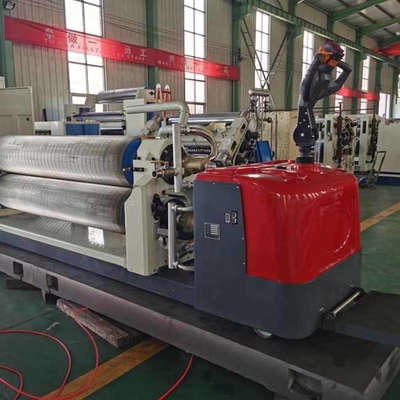

* Walcowania faliste wykonane z stali stopowej 48CrMo, o temperaturze do twardości HRC58-60, pokryte powierzchnią chromowaną. * walcowanie faliste: Dia.280mm z bębnem. *Roller prasowy: Dia.320mm. z bębnem. * Odciąganie próżniowe Bez palca konstrukcja zapewnia doskonałą formację fletu w produkcji dużych prędkości. * Układ sterowania gimbal. indywidualny pokład napędowy typu przekładni olejowej, oddzielający wibracje dynamiczne, poprawiający stabilność biegu, łatwy i szybki w konserwacji * Rolka klejująca: powierzchnia jest wyróżniona wzorem sieci i chromowana. * Regulowanie górnego walca falistego, walca ciśnieniowego i walca kleju sterowane przez system pneumatyczny. * Z rolkami do ogrzewania i wstępnego przygotowywania. |
![]() |
![]() |
* Płyty: 1780mm(L) × 600mm(W) × 120mm(H) × 9 sztuk Wykonane z stali, płyty polskich. * Rura parowa do płyty grzewczej, podzielona odpowiednio na 4 części. * Można wyświetlić temperaturę ogrzewania dla każdej sekcji. * Do regulacji napięcia górnego pasa bawełnianego zjeden zestaw pneumatycznego urządzenia regulacyjnego i jeden zestaw ręcznego urządzenia regulacyjnego; cylinder powietrzny:dia.160mmx250mm. * Do regulacji napięcia dolnego paska bawełnianego z: jednym zestawem urządzeń do ręcznego regulacji. * Do kierowania górnym pasem bawełnianym z: jednym zestawem urządzeń do ręcznego regulacji. |

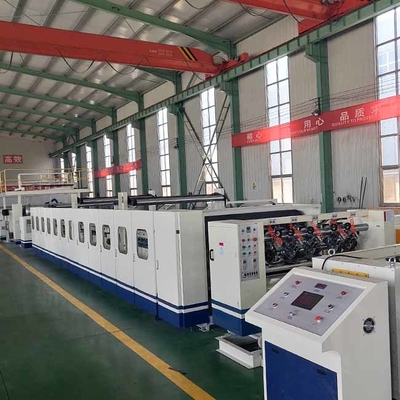

- Ten rodzaj maszyny jest specjalnie przeznaczony dla linii montażowej zamiast starej maszyny. -Zapewnienie synchronizacji biegu z linią montażową - Do cięcia kartonu jest uporządkowany, prosty, gładki i nie rozkładany. -Ostrza można ostrzyć ręcznie lub automatycznie. - Każde ostrze można kontrolować indywidualnie. Kolorowy ekran dotykowy, łatwy w obsłudze i monitor wizualny. - Automatyczny anty-odchylenie. Cała maszyna może być przenoszona w lewo i w prawo, aby zmniejszyć znacznie więcej odpadów |
![]() |
Opakowanie i wysyłka |
Przyjmuje opakowania odporne na wilgoć i wstrząsy, które nadają się do jazdy drogą daleką
Zestaw pełny obsługi i eksploatacji
Włącza się podręczniki.
![]() |
