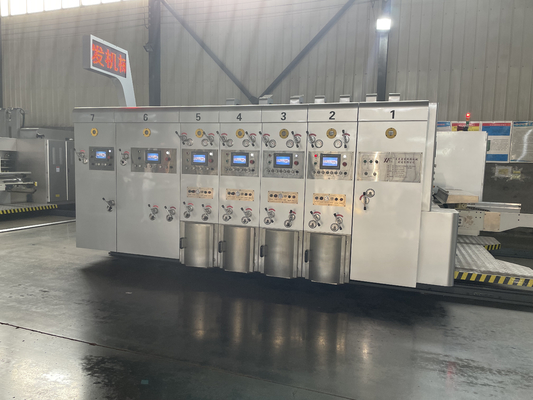

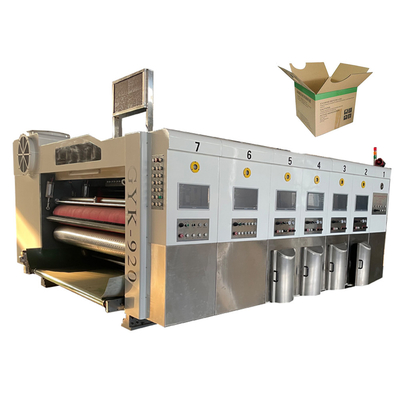

GYM-A 1628 Maszyna do dłutowania i sztancowania w trzech kolorach

Ⅰ.Część podajnika:

1. Podajnik ołowianej krawędzi:

1) Czterorzędowy system podawania krawędzi ołowiu, łatwa obsługa, wysoka precyzja.

2) Koła ołowianej krawędzi przyjmują markę Maxdura z Tajwanu, trwałą Odporną na zużycie.

3) Wentylator 7,5 kW, pomocnicze podawanie papieru zasysającego powietrze, zgodnie ze stopniem zgięcia płyty, regulowana objętość powietrza w celu zapewnienia płynnego podawania papieru.Zmienna częstotliwość kontroluje objętość powietrza.

4) Pozycje lewej i prawej przegrody są regulowane elektrycznie za pomocą pręta śrubowego, co jest wygodne i szybkie w regulacji.Pozycja górnego i dolnego prześwitu przedniej ścianki jest regulowana ręcznie oddzielnie.

5) Za pomocą funkcji pomijania karmienia wybierz funkcję karmienia pomijanego zgodnie z potrzebami, aby zapewnić przetwarzanie dużych rozmiarów płyty.Podnoszenie papieru i upuszczanie papieru przyjmują cylinder, aby szybko popchnąć akcję i zaoszczędzić wysiłek.

6) Maszyna hosta przyjmuje kontrolę konwersji częstotliwości, aby uruchomić maszynę, działa płynnie i może zaoszczędzić 30% energii.

7) Wyposażony w przełącznik sterowania blokadą, który jest połączony z jednostką wykrawającą, aby wykonać pilne zatrzymanie, zatrzymać podawanie lub wznowić podawanie, bieg do przodu i do tyłu, bieg fazowy każdej jednostki i bardziej humanizowaną operację.

8) Tylna rama papieru może elektrycznie sterować ruchem pozycji, przyspieszając regulację.

9) Urządzenie do usuwania kurzu: wyposażone w wysokiej jakości szczotkę i wentylator do usuwania kurzu o mocy 4 kW, może usuwać zanieczyszczenia z powierzchni drukowania tektury w dużych ilościach i poprawiać jakość druku.

10) Ręczna regulacja położenia tylnej przegrody.

11) Licznik podawania papieru, ustaw i wyświetl wielkość produkcji.

2.Separacja i kombinacja jednostek.

1) Separacja elektrycznej jednostki sterującej i połączenie z dzwonkiem alarmowym, a alarm będzie emitowany w sposób ciągły podczas jazdy w ruchu, aby zapewnić bezpieczeństwo operatorom.

2) wał napędowy jest wyposażony w sprzęgło bezpieczeństwa, aby uniknąć uszkodzenia maszyny z powodu nieprawidłowej obsługi (gdy maszyna nie jest zablokowana, maszyna główna nie może rozpocząć pracy).

3) Blokada pneumatyczna.

4) Urządzenie zabezpieczające rozruch silnika hosta.

3. Rolka podająca papier

1) średnica zewnętrzna wynosi 155mm.

2) Bezszwowa stalowa rura pokryta odporną na zużycie gumą i zrównoważoną korektą.

3) Średnica dolnego wałka wytłaczającego podajnika wynosi 155 mm i chromowanie.

4) Luz rolek podających papier jest regulowany ręcznie przez dwubiegunową samoblokującą przekładnię ślimakową, a luz jest regulowany przez mimośrodową przekładnię, oznaczoną podziałką.

4. Automatyczny powrót do zerowego urządzenia

1) Jednostka podająca, jednostka drukująca są automatycznie resetowane do zera.

2) Ogólnie karton jest wyposażony w automatyczne urządzenie zerujące, które można ustawić we właściwej pozycji za pomocą dwóch kawałków testowej tektury drukarskiej, aby zmniejszyć ilość odpadów kartonowych.

Ⅱ.Jednostka drukująca

1. Wałek drukujący

1) Średnica zewnętrzna 410mm.

2) Materiał blachy stalowej, szlifowanie powierzchni, twarde chromowanie.

3) Korekta balansu, płynna praca.

4) Rolka stała z kołem zapadkowym, która instaluje płytę drukarską.

5) Obowiązuje rowek płyty w całym formacie, odpowiedni dla wersji wiszącej 9 mm.

6) Załaduj i wyładuj płytę drukarską, wykonaj dodatnie i ujemne obroty za pomocą elektrycznego przełącznika nożnego.

7) Ręczna regulacja poprzeczna wałka drukującego w zakresie 2-5mm.

1. Drukujący wałek dociskowy

1) Średnica zewnętrzna wynosi 175 mm.

2) Szlifowanie powierzchni rur stalowych, twarde chromowanie.

3) Korekta balansu, płynna praca.

4) Szczelina rolki prasy drukarskiej jest regulowana ręcznie za pomocą dwubiegunowego, samoblokującego korpusu przekładni ślimakowej, a szczelina jest regulowana przez mimośrodową przekładnię, oznaczoną skalą.

2. Stalowy aniloks (wykonany przez firmę Haili z prowincji Jiangsu)

1) średnica zewnętrzna 215mm.

2) Powierzchnia rury stalowej przyjmuje zaawansowany proces chromowania, który jest twardy, gładki i odporny na zużycie.

3) Kropka jest spójna, a atrament równy.

4) Wydłuż żywotność płyty drukarskiej i wałka gumowego.

5) Dwubiegunowa samoblokująca spirala jest przystosowana do ręcznej regulacji luzu wałka rastrowego, a mimośrodowa stalowa tuleja służy do regulacji luzu, a skala jest zaznaczona.

3. Gumowy wałek

1) Średnica zewnętrzna wynosi 205 mm.(wykonane przez Jizhou Chunfenga).

2) Powierzchnia stalowej rury pokryta jest odporną na zużycie gumą.

3) Specjalne szlifowanie w gumowym wałku, dobry efekt przenoszenia atramentu.

4) Dwubiegunowy samoblokujący korpus przekładni ślimakowej jest przystosowany do ręcznej regulacji luzu między aniloksem a gumowym wałkiem, a mimośrodowa przekładnia służy do regulacji luzu, a skala jest zaznaczona.

4. Górna i dolna rolka prowadząca papier

1) Górny walec: średnica zewnętrzna 86 mm, bezszwowa rura, z czterema papierowymi kółkami.

2) Dolny walec: średnica zewnętrzna 155 mm, bezszwowa rura stalowa, szlifowanie powierzchni, twarde chromowanie.

3) Luz rolek podających papier jest regulowany ręcznie przez dwubiegunową samoblokującą przekładnię ślimakową, a luz jest regulowany przez mimośrodową przekładnię, oznaczoną podziałką.

5. Urządzenie do regulacji fazy

1) Struktura przekładni planetarnej.

2) Faza drukowania przyjmuje elektryczną cyfrową regulację mikrokomputera LCD o 360 stopni.(regulowany do pracy i zatrzymania).

3) Ręczna pozycja boczna, regulacja odległości +/-5mm.

4) Wałek płyty drukarskiej przyjmuje mikrokomputer LCD do regulacji fazy, który można zresetować do zera i szybko wyregulować płytkę z dużą precyzją.

6. System recyklingu atramentu

1) Pneumatyczna pompa membranowa, stabilny dopływ atramentu, łatwa obsługa i konserwacja.

2) Ekran filtra atramentu, filtrzanieczyszczenia.

7. Urządzenie do utrwalania fazy drukowania

1) Pneumatyczny mechanizm hamulcowy.

2) Gdy jednostki są rozdzielone lub w trakcie regulacji fazy, mechanizm hamulca ogranicza obrót maszyny, utrzymuje stały punkt pierwotnej pozycji przekładni.

Ⅲ.Sloting Unit (pełna regulacja komputera)

1. Przyjęto ekran dotykowy komputera

Za pomocą PLC i enkodera obrotowego można dokonać automatycznego wykrywania i regulacji.Można powoływać się na zlecenia magazynowania.

2. Pełna regulacja komputera

Oprócz korzystania z ekranu dotykowego komputera, dostosuj kierunek osiowy i wysokość skrzynki każdego gniazda noża za pomocą PLC i enkodera obrotowego.Elektryczne przyciski sterujące mogą być również używane do regulacji kierunku osiowego każdego gniazda noża i wysokości skrzynki.

3. Regulacja fazy rowkowania

1) Regulacja fazy szczelinowania przyjmuje kontrolę konwersji częstotliwości ekranu dotykowego PLC i elektryczną cyfrową regulację 360 ° (ruch i zatrzymanie można regulować).

2) Urządzenie do ustawiania zerowej fazy, aby zapewnić stałą pozycję gniazda.

4. Sekcja bigowania wstępnego

1) Wstępna średnica wału 110 mm, przyjęcie wysokiej jakości bezszwowej rury stalowej.Szlifowanie powierzchni, dynamiczna korekcja balansu, twarde chromowanie, płynny obrót.

2) Koło do wstępnego bigowania wykorzystuje zaawansowaną technologię w celu ulepszenia dużego koła do wstępnego bigowania, dzięki czemu tektura nie zostanie złamana podczas zaginania linii.

5. Sekcja koła bigującego

1) Średnica rolki bigującej wynosi 124 mm i zastosowano wysokiej jakości bezszwową rurę stalową.Szlifowanie powierzchni, dynamiczna korekcja balansu, twarde chromowanie, płynny obrót.

2) Koło bigujące przyjmuje zaawansowaną technologię.Górne koło wykonane jest z kleju żywicznego o wysokiej twardości i rowków w środku.Podczas przejazdu deski synchronicznie z dolnym kołem linia deski nie odbiega od skosu.

3) Położenie osiowe koła bigującego, koła bigującego i tarczy noża do rowków jest automatycznie regulowane synchronicznie za pomocą precyzyjnej śruby kulowej.

4) Regulacja dolnej rolki koła bigującego, rolki wstępnego bigowania i ostrza dłutującego, regulowana konstrukcja tulei mimośrodowej jest dostosowana, aby struktura była zwarta, łatwa do regulacji i dokładnego pozycjonowania;

5) Regulacja prześwitu dolnej rolki koła bigującego, rolki wstępnego bigowania i ostrza dłutującego jest regulowana ręcznie za pomocą dwubiegunowego samoblokującego korpusu ślimaka, a luz jest regulowany przez mimośrodową przekładnię i oznaczony skalą.

6. Gniazdo ostrza do bigowania wstępnego, cięcia wzdłużnego i dłutowania

1) Średnica górnej rolki szczeliny wynosi 156 mm, bezszwowa stalowa rura, dwukrotne szlifowanie, twarde chromowanie powierzchni, płynne poruszanie się.

2) Dolna średnica rolki dłutowania wynosi 156 mm, bezszwowa rura stalowa, dwukrotne szlifowanie, twarde chromowanie powierzchni, płynne poruszanie się.

3) Precyzyjna obróbka górnej tarczy ostrza dłutującego.

4) Elektryczna regulacja synchronicznego położenia osiowego górnej i dolnej tarczy tnącej, koła bigującego, tarczy noża tnącego i koła bigującego wstępnego.

5) Dłutowanie z pojedynczym wałem i podwójnymi ostrzami, regulacja wysokości skrzynki przyjmuje wewnętrzną elektryczną strukturę kontrolną zęba, dzięki czemu olej smarowy nie jest łatwy do zanieczyszczenia kartonu.A regulacja wysokości skrzyni ma elektroniczne urządzenie zabezpieczające przed kolizją, nie uszkodzi maszyny.

6) Mechanizm obrotu płyty prowadzącej przyjmuje konstrukcję kombinowaną precyzyjnej śruby kulowej i liniowej osi optycznej, z elastycznym ruchem i dokładnym pozycjonowaniem.

7. Mechanizm regulacji fazy szczeliny

1) Struktura przekładni planetarnej.

2) Faza szczelinowania jest kontrolowana przez komputer i cyfrową regulację 360 ° (ruch i zatrzymanie można regulować).

8. Przełącznik obsługi i sterowania

Panel sterowania wyposażony jest w 6-calowy dotykowy ekran, który ułatwia regulację wielkości szczeliny.

Ⅳ Jednostka sztancująca

1. Kółka bigujące

1) Średnica rolki to bezszwowa rura stalowa 110 mm, przez dwukrotne szlifowanie, twarde chromowanie powierzchni, płynne poruszanie się.

2) Luz kół bigujących jest regulowany ręcznie za pomocą dwubiegunowej samohamownej przekładni ślimakowej, a luz jest regulowany przez mimośrodową przekładnię, oznaczoną podziałką.

1. Rolki sztancujące

1) Średnica dolnego wałka wykrawającego wynosi 360 mm standardowego wałka wykrawającego, który jest wykonany z odlewu odśrodkowego ze stali stopowej z precyzyjnym szlifowaniem.Wyposażony jest w rowkowany uchwyt mocujący.

2) Średnica rolki maty gumowej wynosi 388,9 mm, wysokiej jakości obróbka wykańczająca stal 45 #, korekta wyważenia, twarde chromowanie.Gumowa mata przyjmuje markę Depair z Niemiec - odporny rękaw z gumy poliuretanowej z gładkim nacięciem, wygodną instalacją i ponad 8 milionami czasów wykrawania.Rolka z gumowej maty przyjmuje mechaniczne urządzenia ruchowe, każdy nóż będzie ciąć w różnych pozycjach, skutecznie przedłuża żywotność gumowej maty, odległość ruchu wynosi 30 mm, automatyczne urządzenie kompensujące prędkość liniową, sprawia, że ​​​​wykrawanie nieskończonej pętli działa w kierunku obwodowym , aby zużycie gumowej maty było bardziej równomierne.przy zmianie średnicy miękkiej rolki, automatycznej kompensacji śledzenia, bez ręcznej regulacji, upewnij się, że rozmiar każdej partii kartonów sztancujących jest całkowicie spójny, a urządzenie do oddzielania rolek sztancujących jest wyposażone w cylinder, gdy nie podaje się kartonu i na biegu jałowym, dwie górne i dolne rolki będą rozdzielne, co zmniejszy zużycie gumowej maty i ostrza.Tymczasem żywotność gumowej maty i modułu ostrzy jest znacznie wydłużona.

3) Automatyczny mechanizm szlifierski wałka gumowego, wielokrotnie naprawiaj i poleruj zużytą gumową matę.Wskaźnik ponownego użycia gumowej maty został znacznie zwiększony.Lampka alarmowa ciągle miga, gdy gumowa rolka jest naprawiana.

4) System czyszczenia: przedni i tylny wał wytłaczający są dociskane do taśmy przez silnik zwalniający, a odpady papieru są całkowicie usuwane, dzięki czemu gromadzenie się makulatury nie ma wpływu na maszynę.Wydajność pracy jest znacznie poprawiona.

2. Struktura regulacji fazy rolek sztancujących

1) Struktura przekładni planetarnej.

2) Faza wykrawania przyjmuje elektryczną cyfrową regulację 360 stopni mikrokomputera LCD.(regulowany do pracy i zatrzymania).
